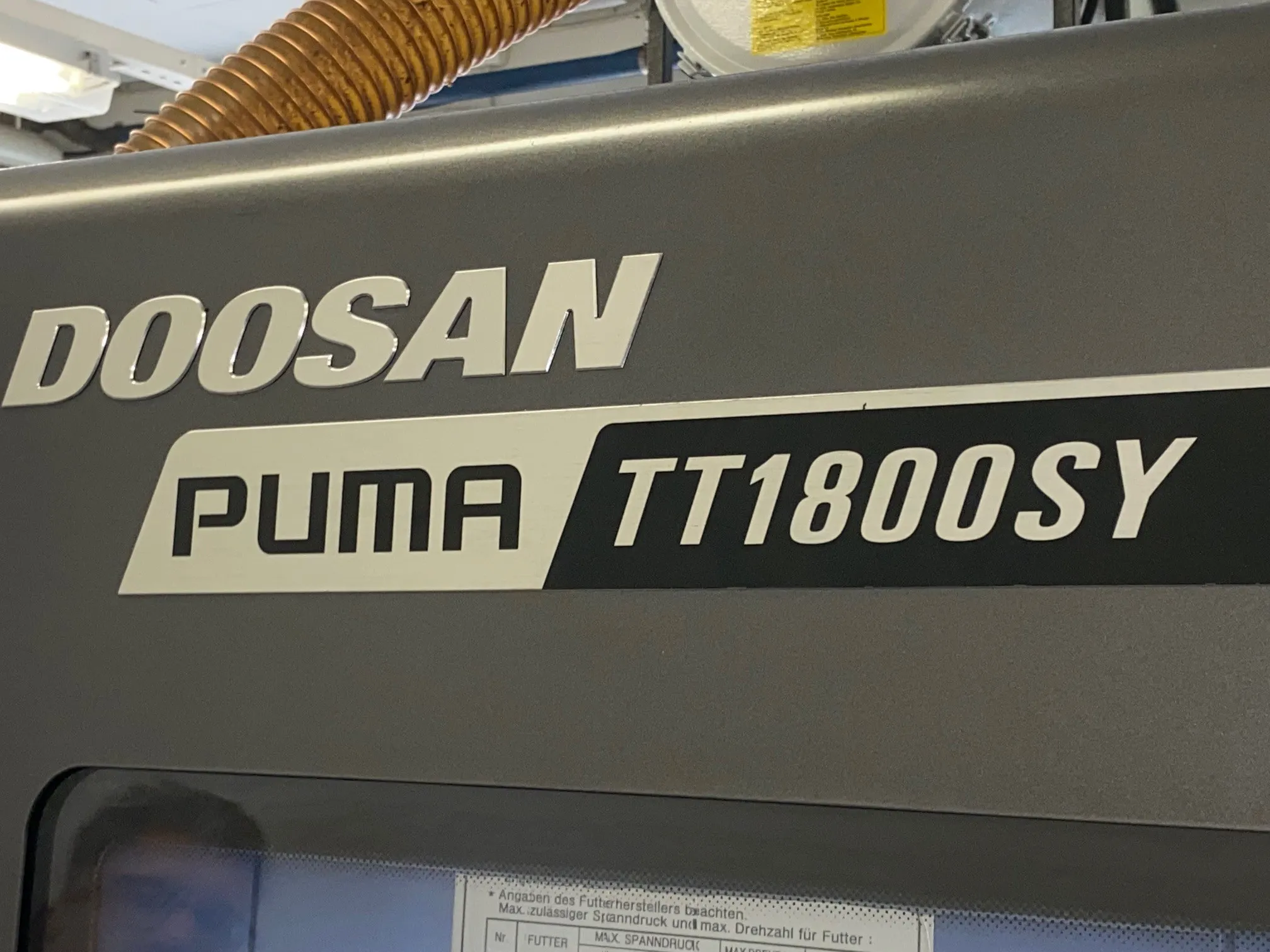

DOOSAN PUMA TT1800SY - CNC Törner

CNC-Drehzentrum Doosan Puma TT1800SY – 2016

Referenznummer
22035

Baujahr
2016

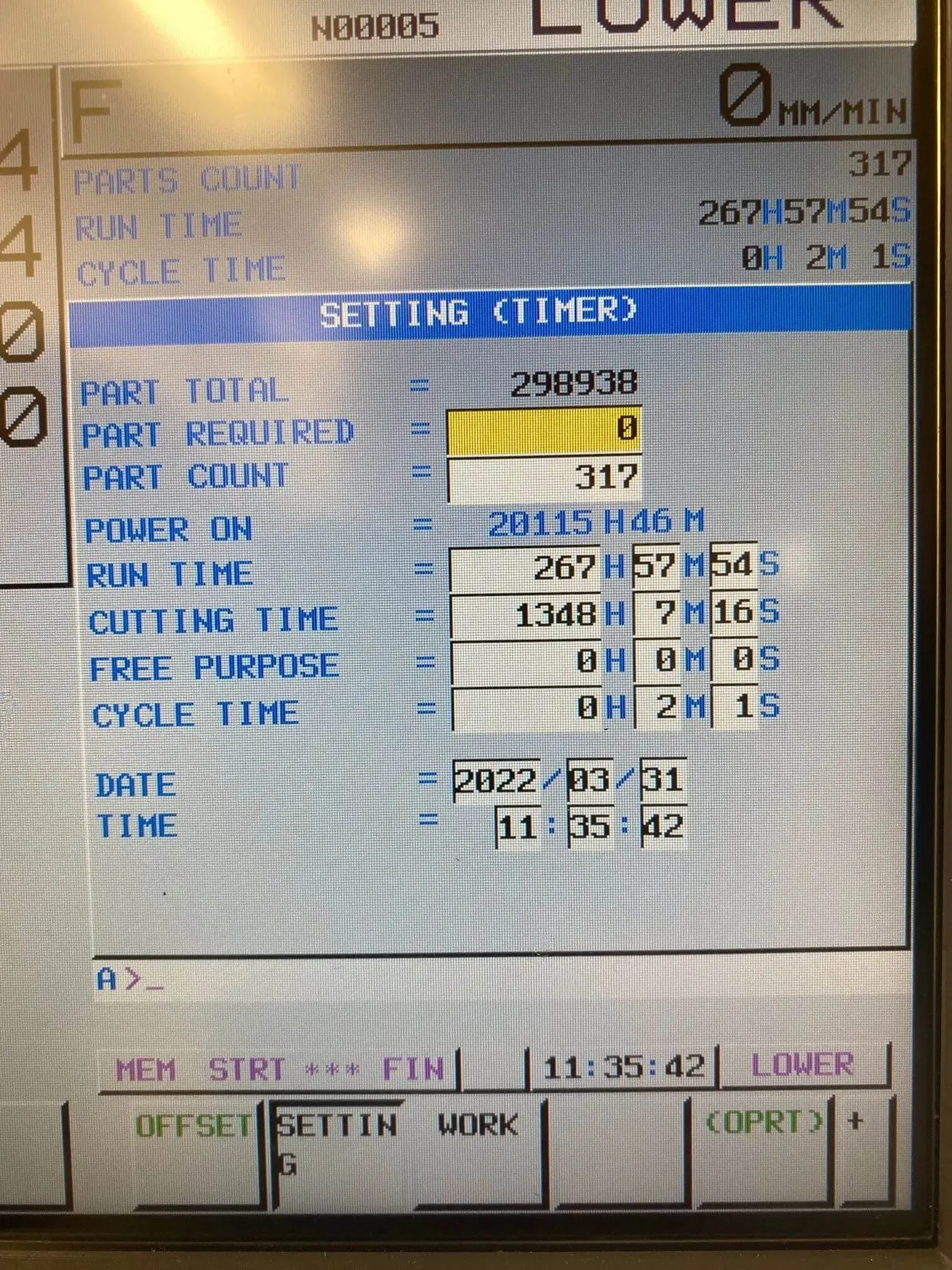

Steuerung
Fanuc 31 iTB
manual guide i

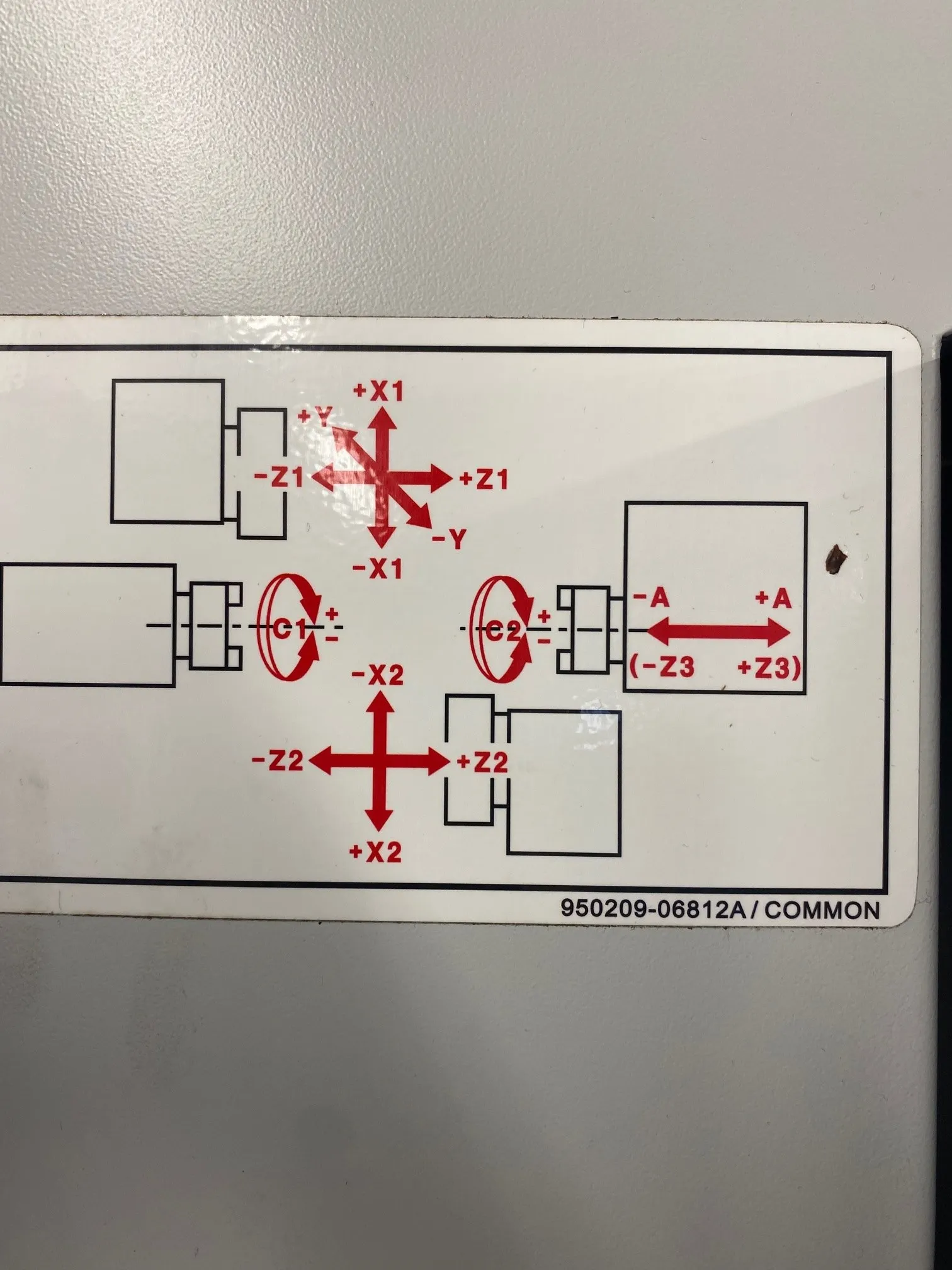

Verfahrwege
X1/X2-Achse: 165/190 mm
Y-Achse: 100 mm
Z1/Z2-Achse: 700/720 mm
A-Achse: 770 mm

Max. Drehdurchmesser
230 mm

Max. Drehlänge
230 mm

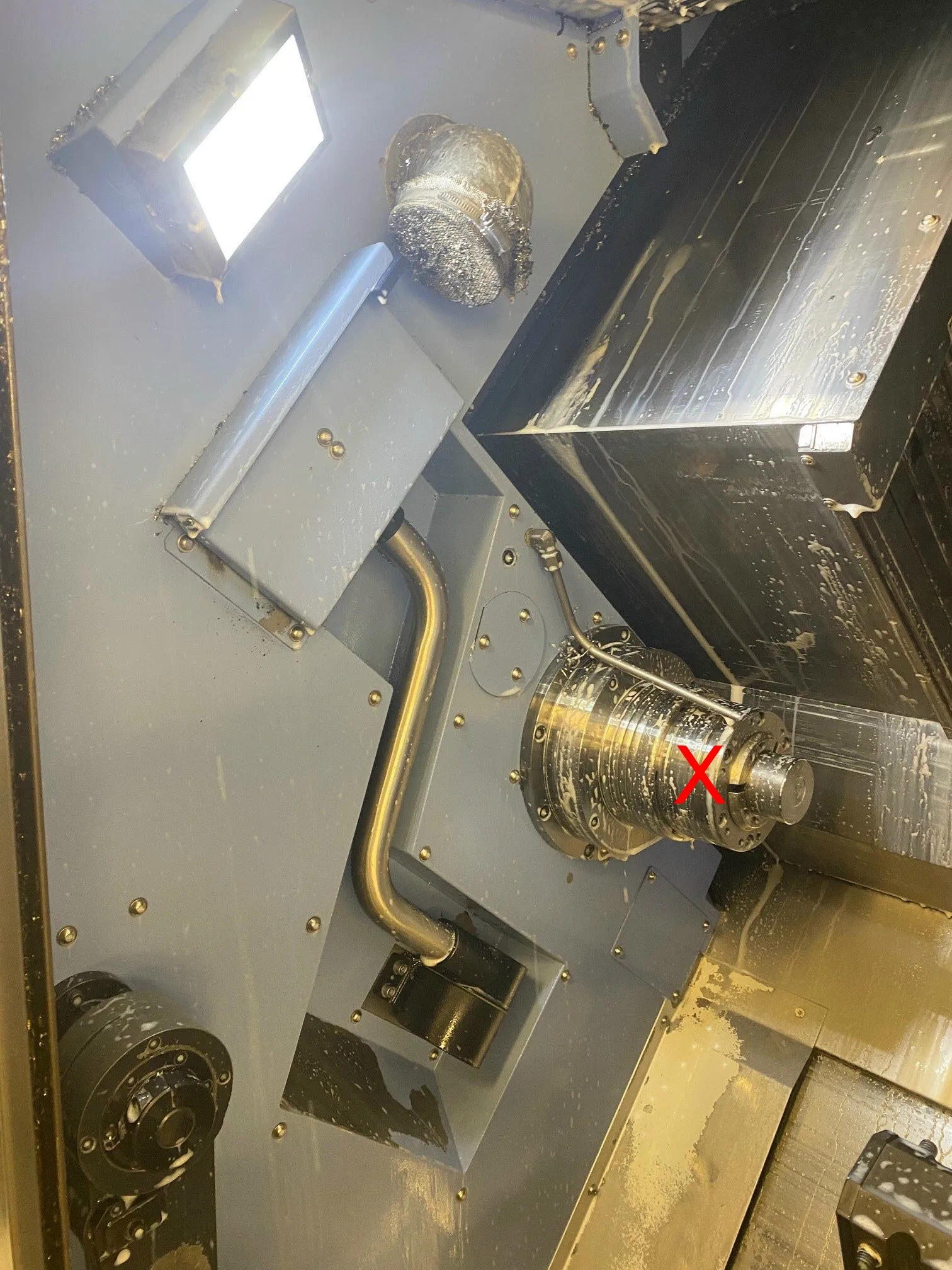

Hauptspindel
Antriebsleistung: 22/15 kW
max. Spindeldrehzahl 5.000 U/min
C-Achse: 0.001°
Spindelnase A2-6
max. Stangendurchlass 65 mm

Gegenspindel
Antriebsleistung: 22/15 kW
max. Spindeldrehzahl 5.000 U/min
C-Achse: 0.001°
Spindelnase A2-6

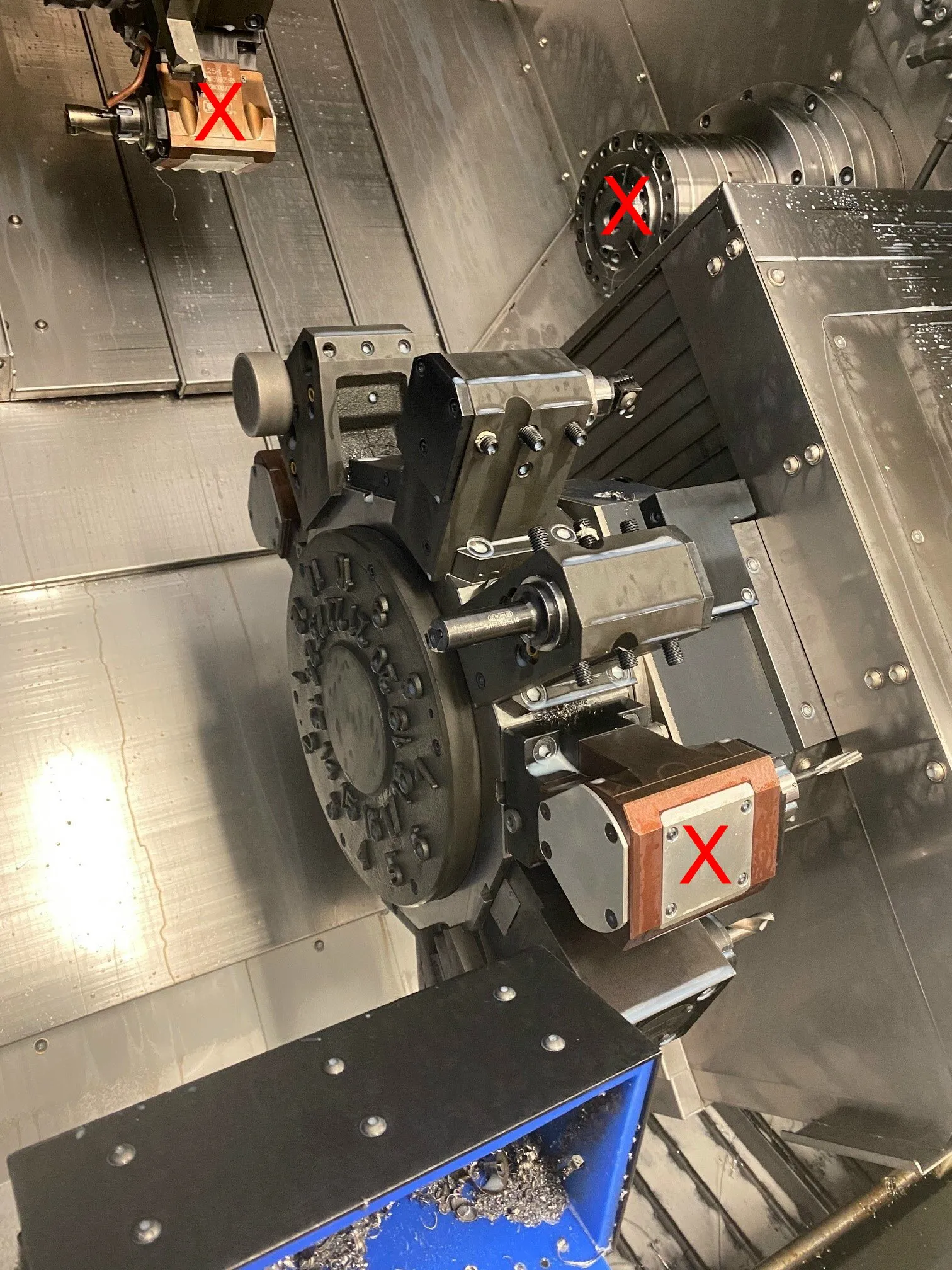

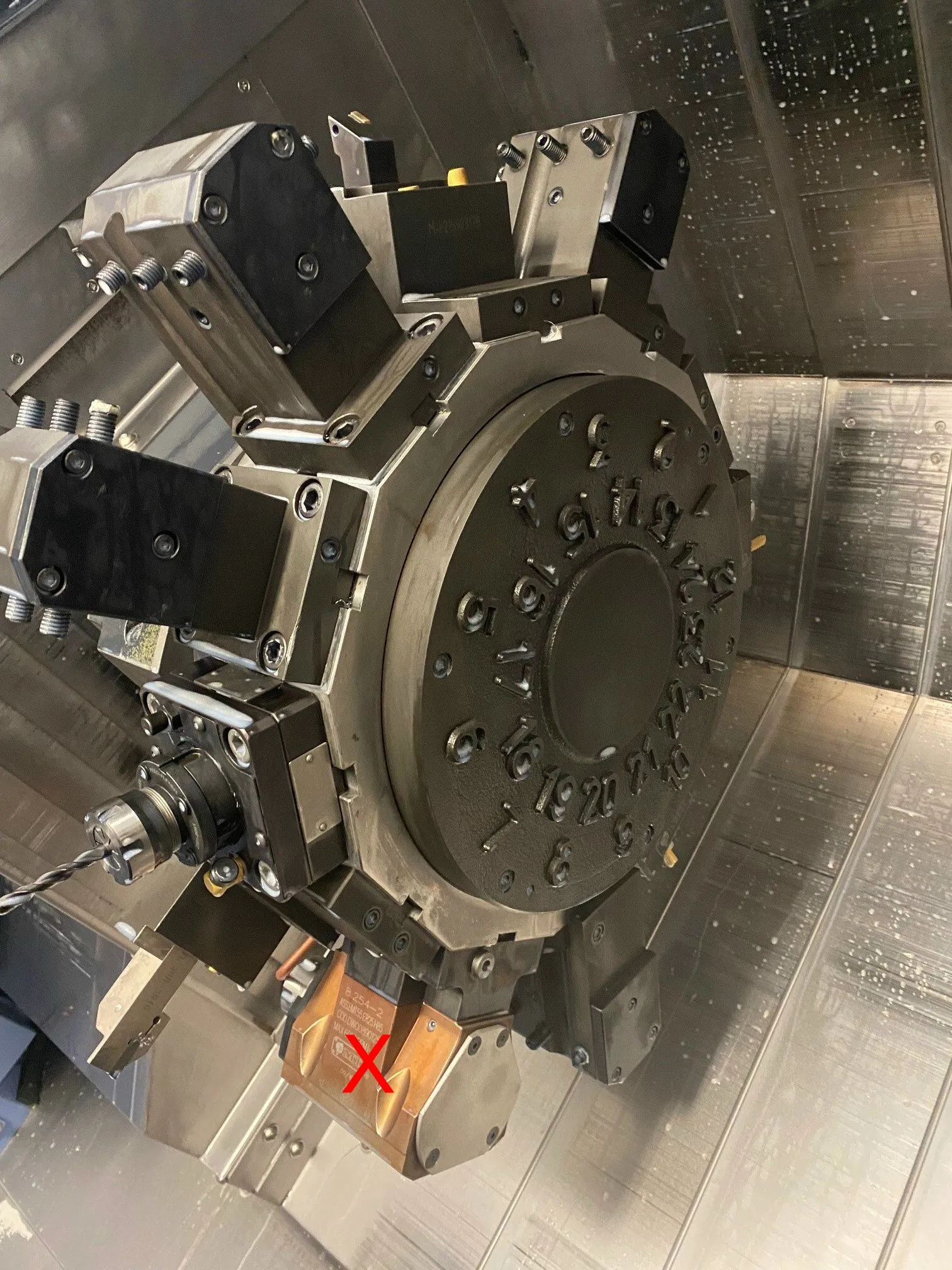

Werkzeugrevolver
2 Stck. 12/24-fach Revolver
BMT 55P
2 x 12 angetriebene Werkzeugplätze
Antriebsleistung Fräsantriebe: 5,5 kW
max. Drehzahl angetriebene Werkzeuge 5.000 U/min

Kühlmittelsystem
2 x 14 bar Hochdruckpumpe

Werkzeugvermessung
Tooleye

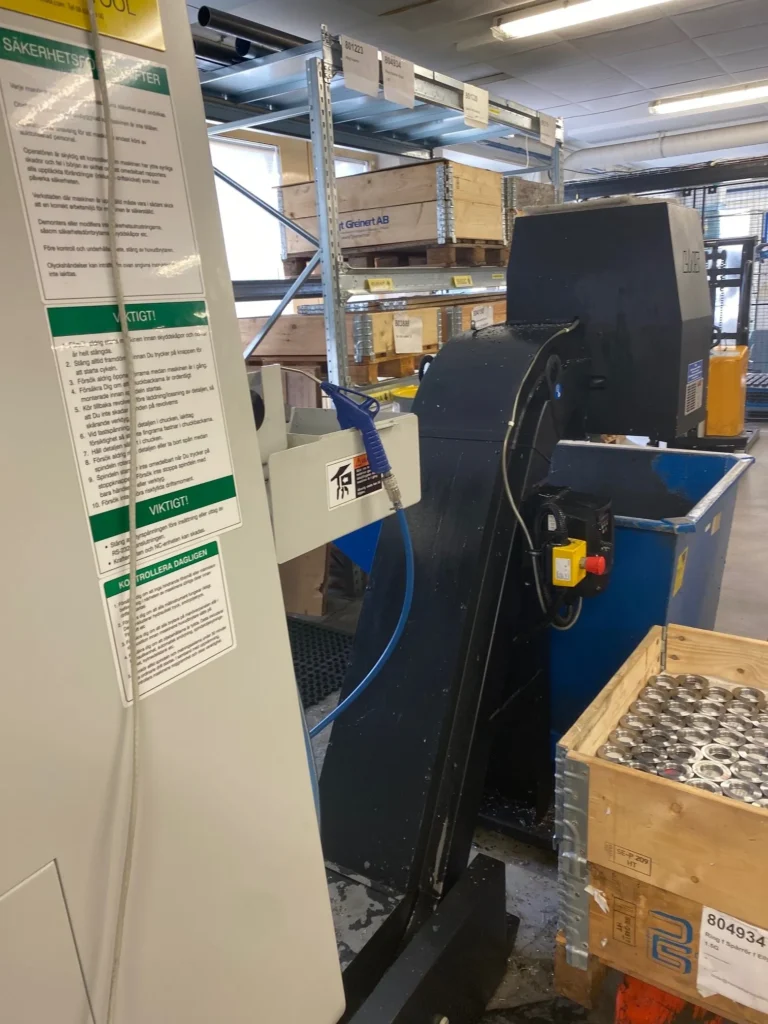

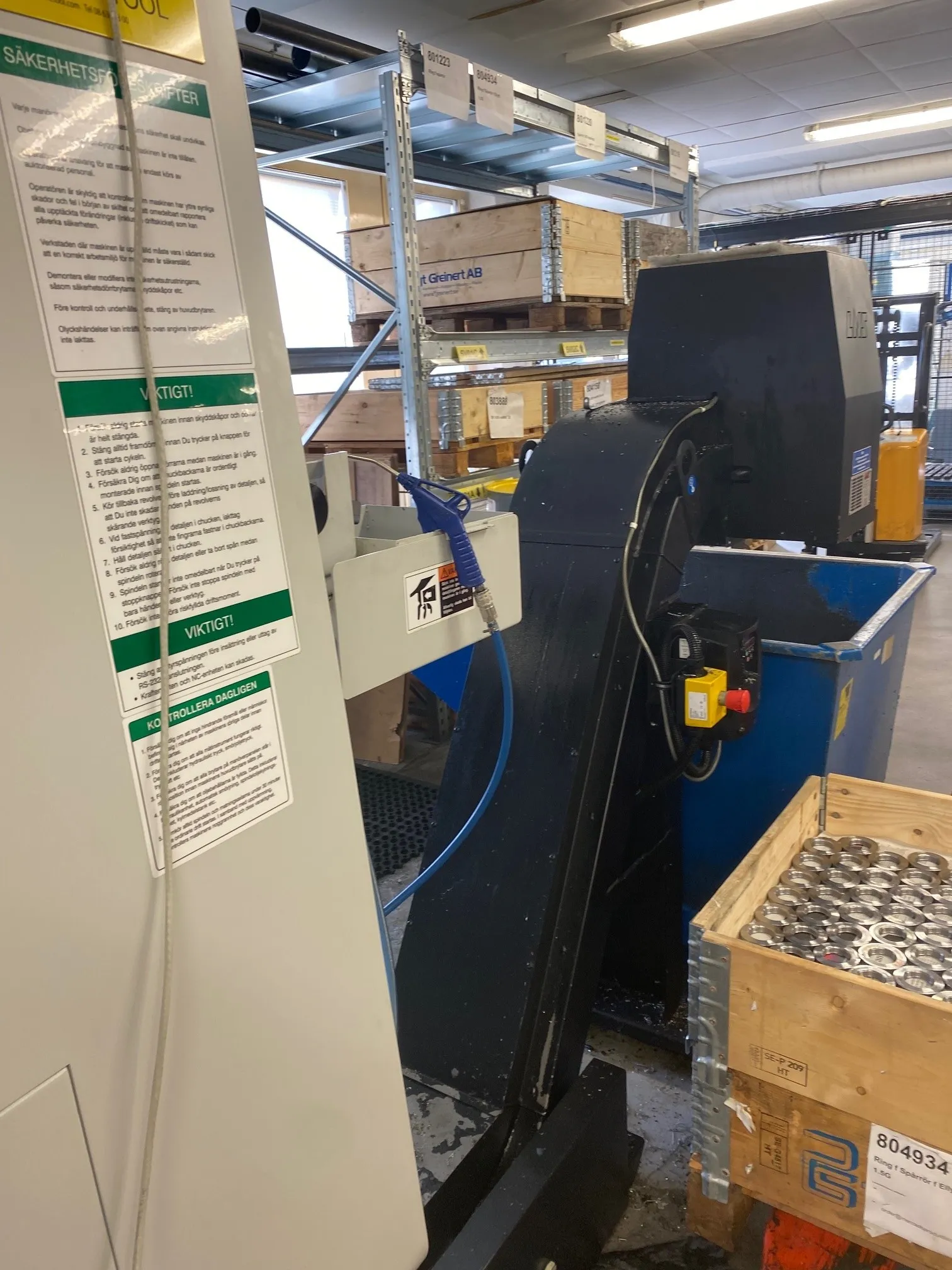

Späneförderer
LNS, Auswurf rechts

weitere Ausstattung

automatischer Teilefänger an Hauptspindelseite
Fertigteilegreifer an Gegenspindelseite
Förderband für Fertigteile
pneumatischer Ausstoßer Gegenspindel
Schnittstelle für Stangenlader klimatisierter Schaltschrank

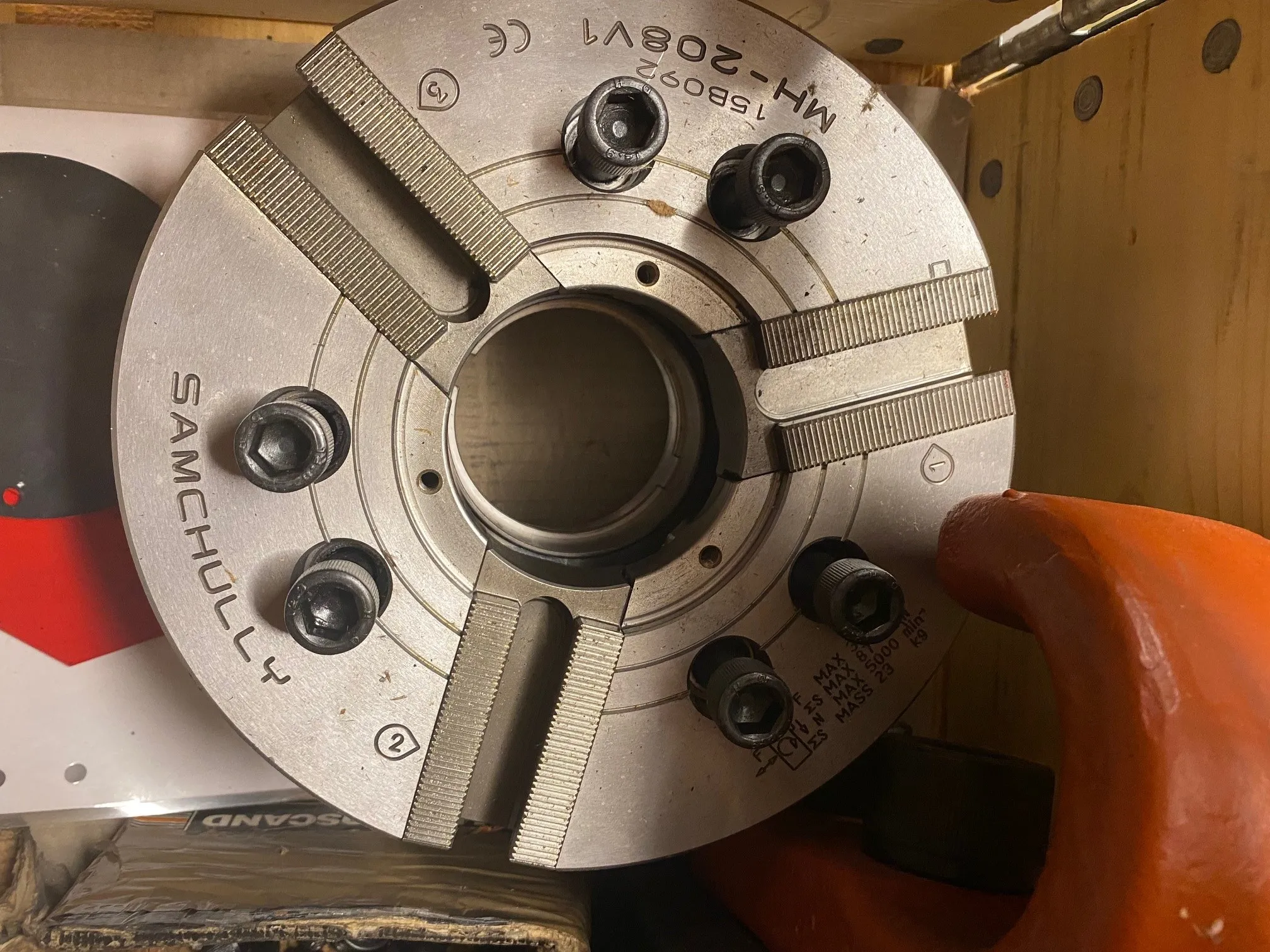

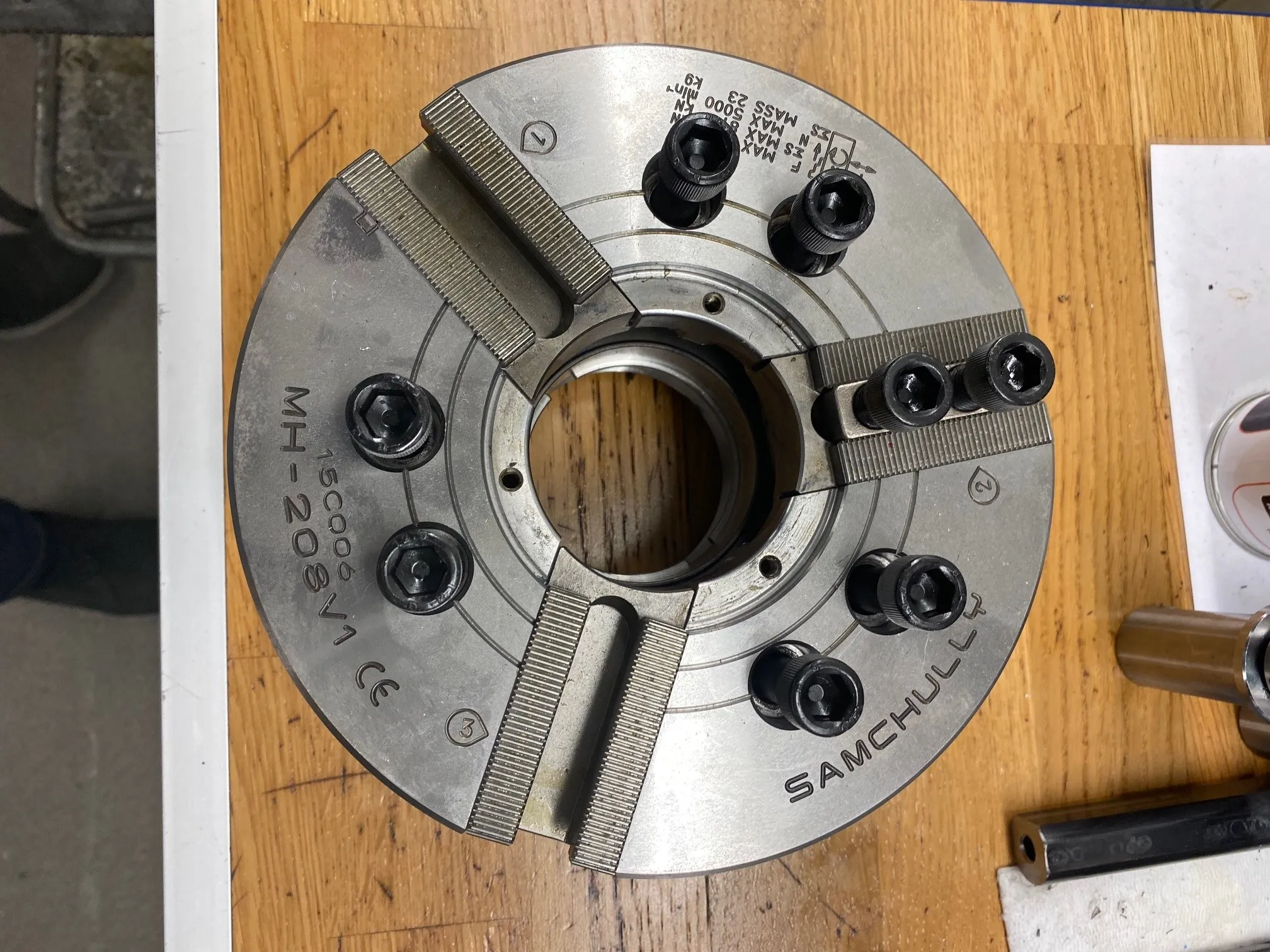

2 x 3-Backenfutter Samchully MH-208V1
Werkzeughalterpaket inkl. 4 Stck. angetriebene Werkzeughalter
