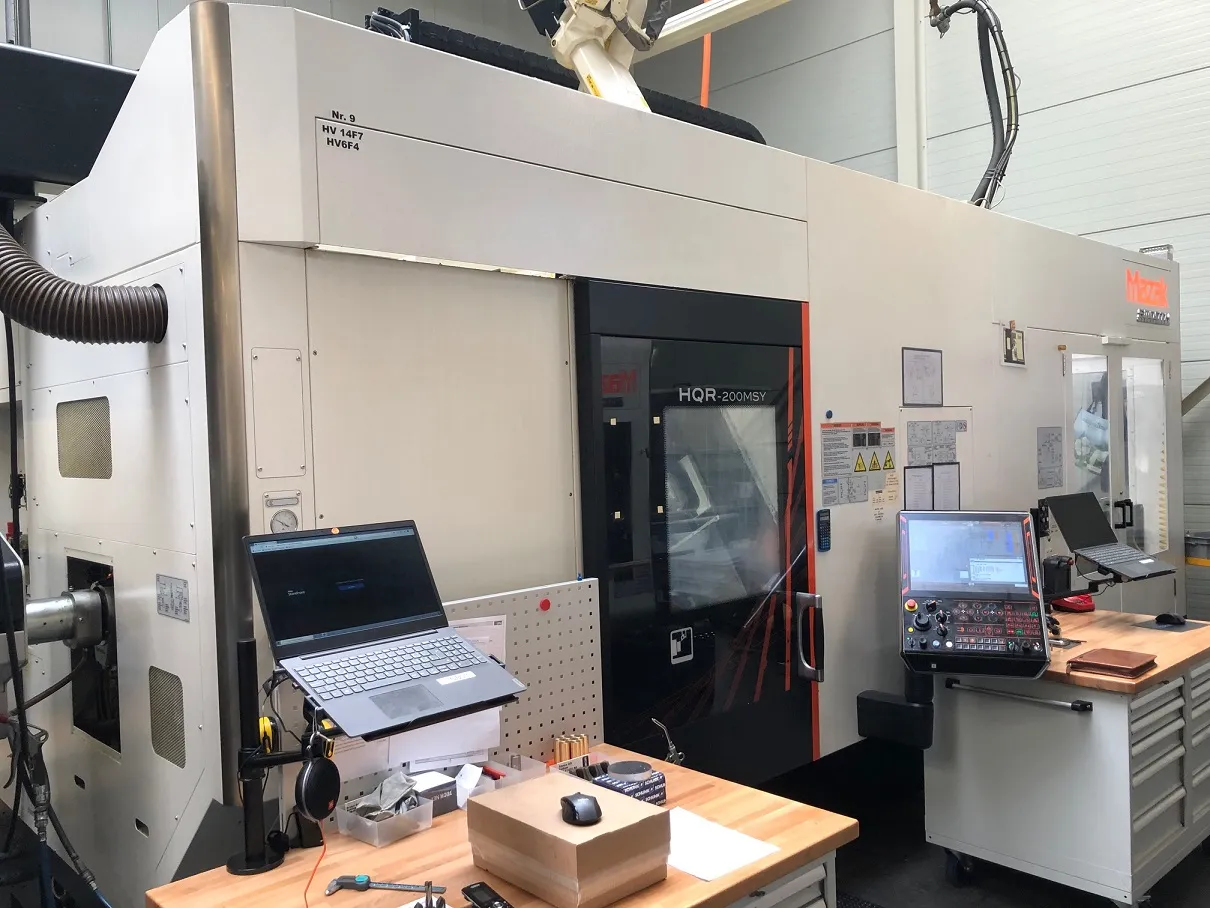

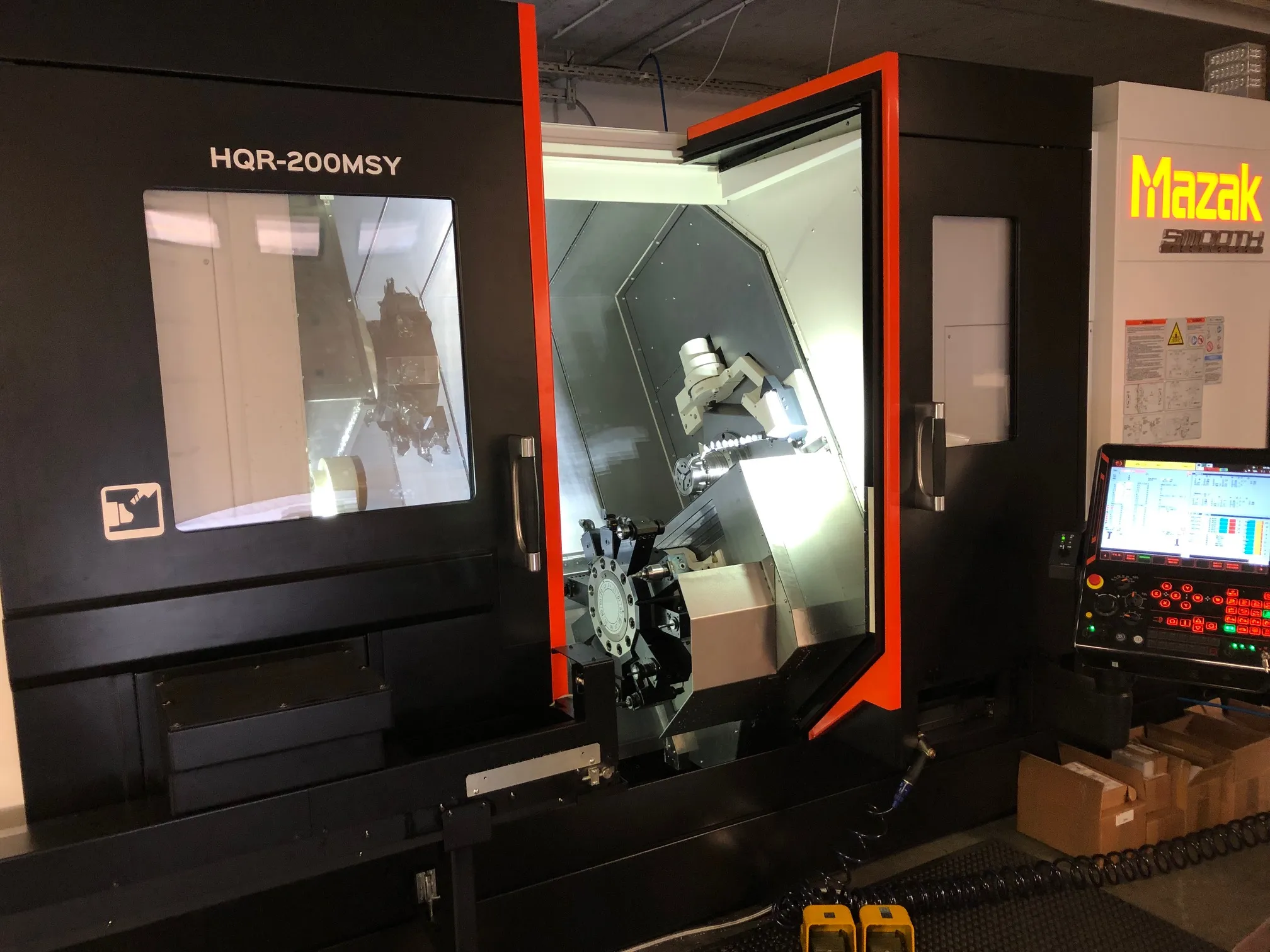

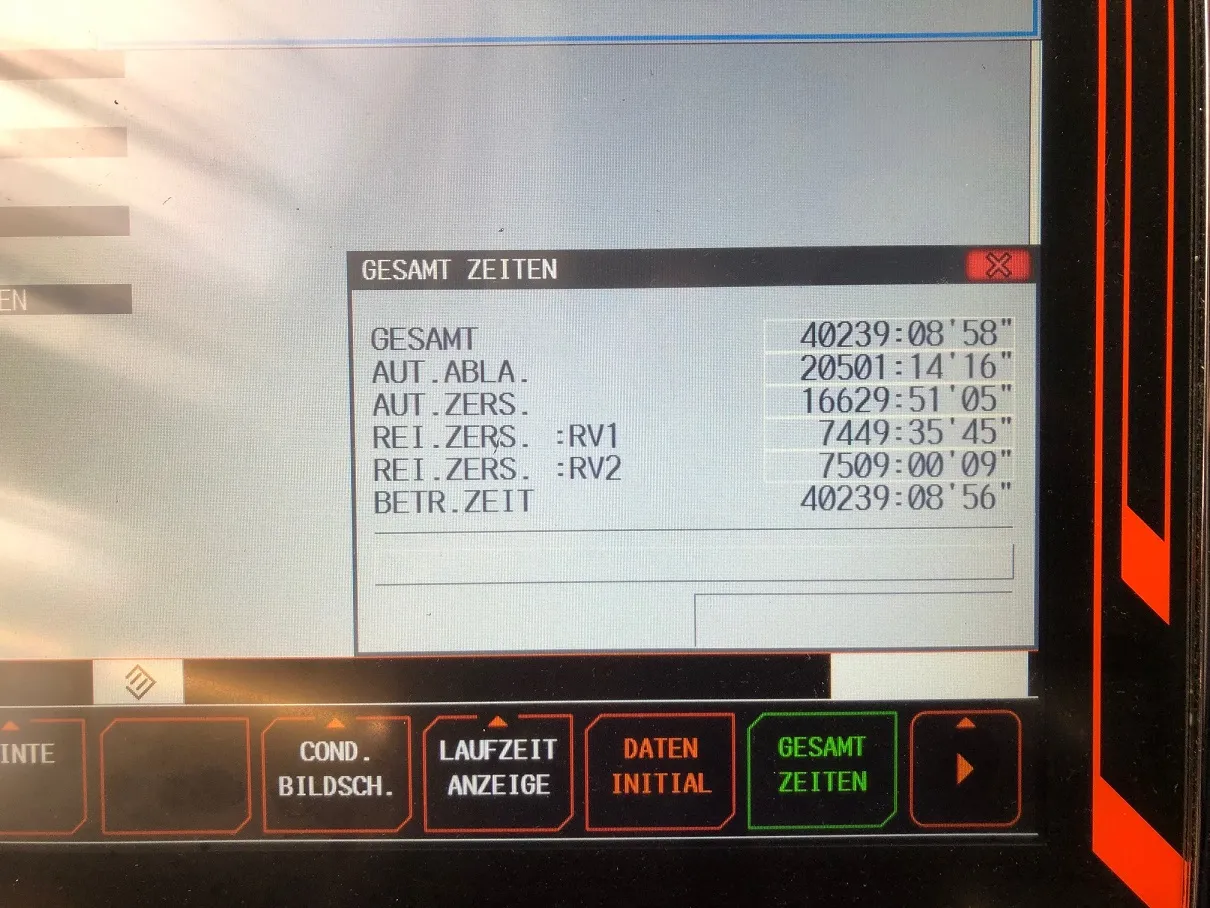

MAZAK HQR-200 MSY (U1300)

Baujahr 2016

Referenznummer
22022

Baujahr
12-2016

Steuerung
Mazatrol Smooth G

Verfahrwege
X1/X2-Achse: 207/141 mm
Y1/Y2-Achse: 100/70 mm
Z1/Z2-Achse: 1.225/1.280 mm

Max. Drehdurchmesser (oberer Revolver)
344 mm

Max. Drehdurchmesser (unterer Revolver)
210 mm

Max. Schwingdurchmesser (oberer Revolver)
370 mm

Max. Schwingdurchmesser (unterer Revolver)
320 mm

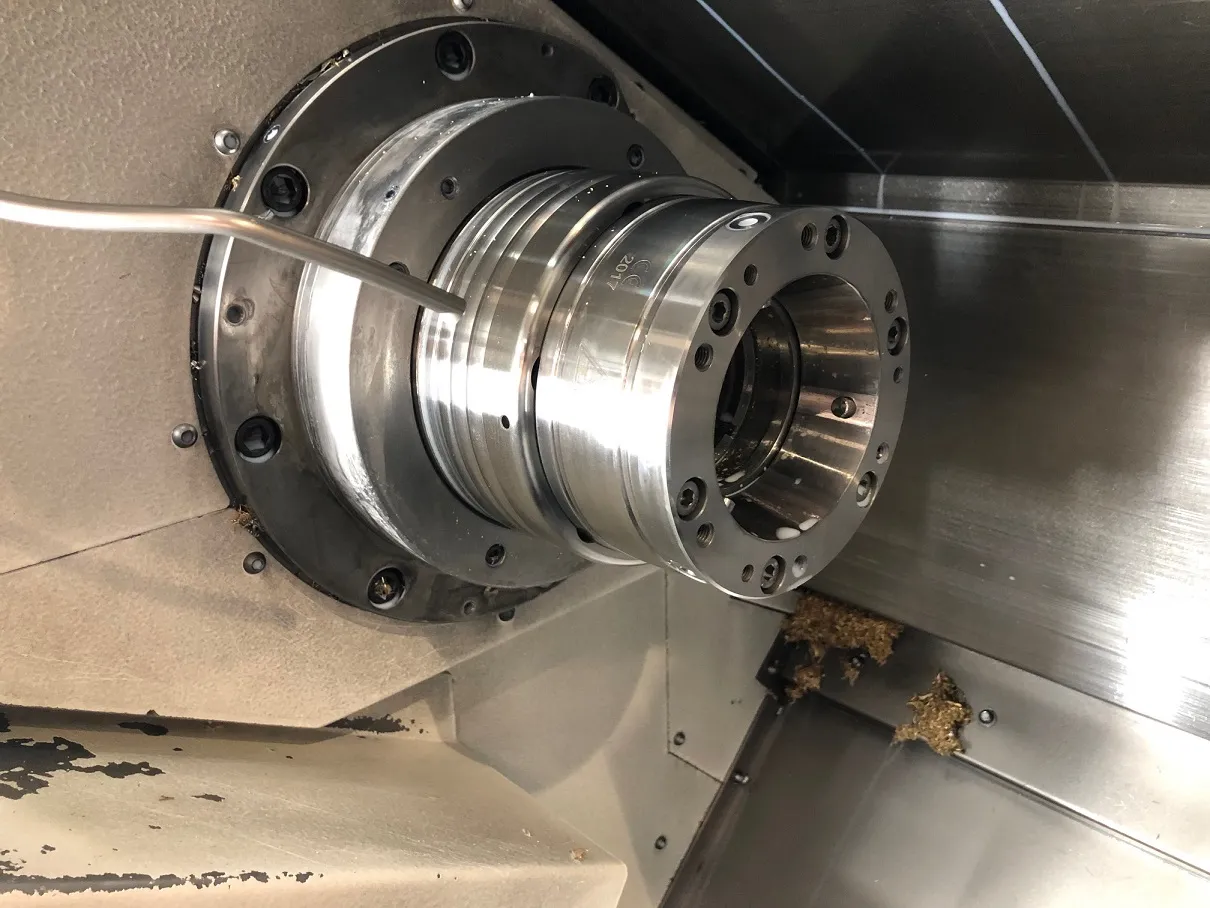

Hauptspindel
Antriebsleistung: 22/15 kW
max. Spindeldrehzahl 5.000 U/min
C-Achse, 0.0001°
Spindelnase A2-6
max. Stangendurchlass 65 mm

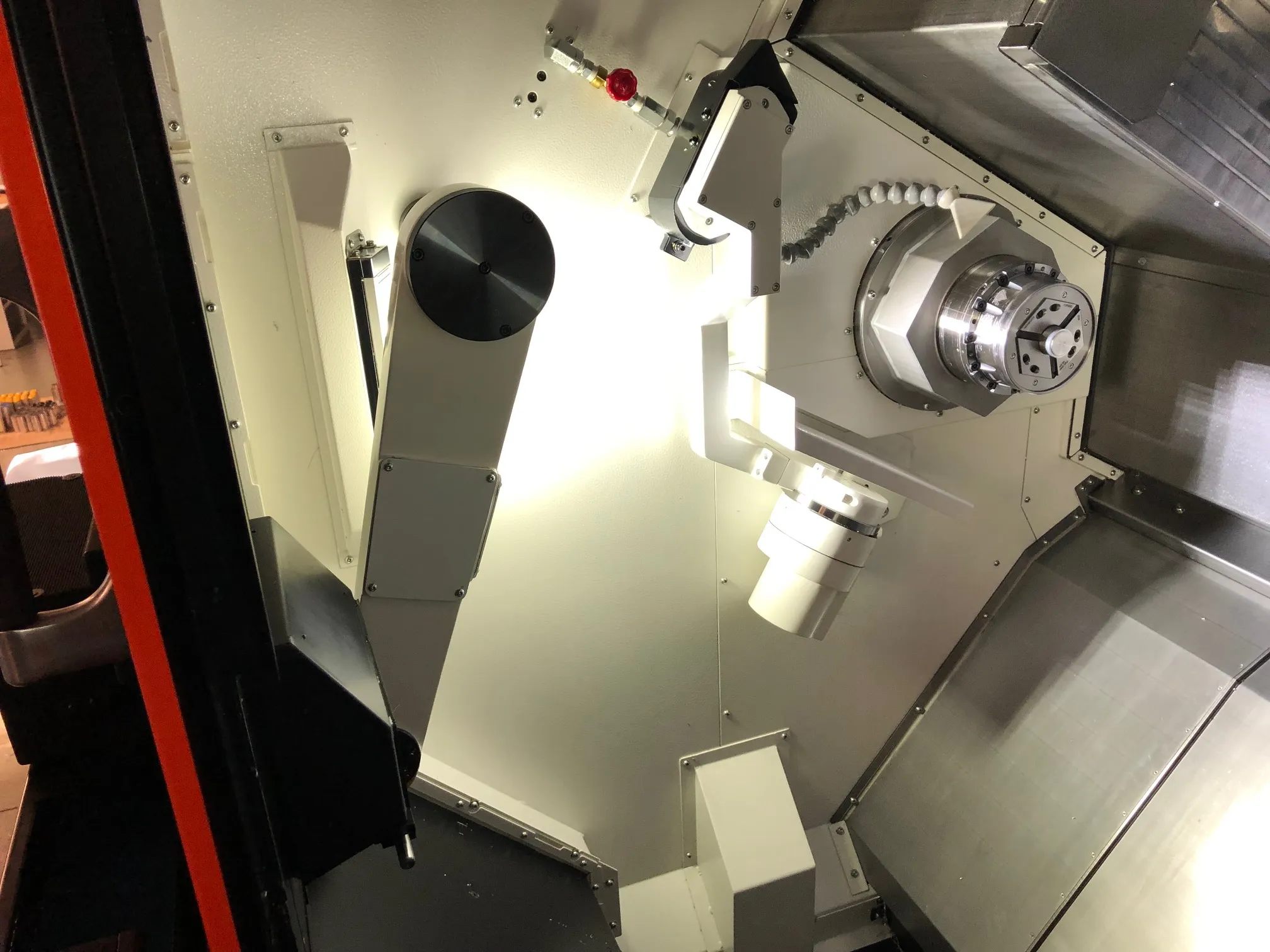

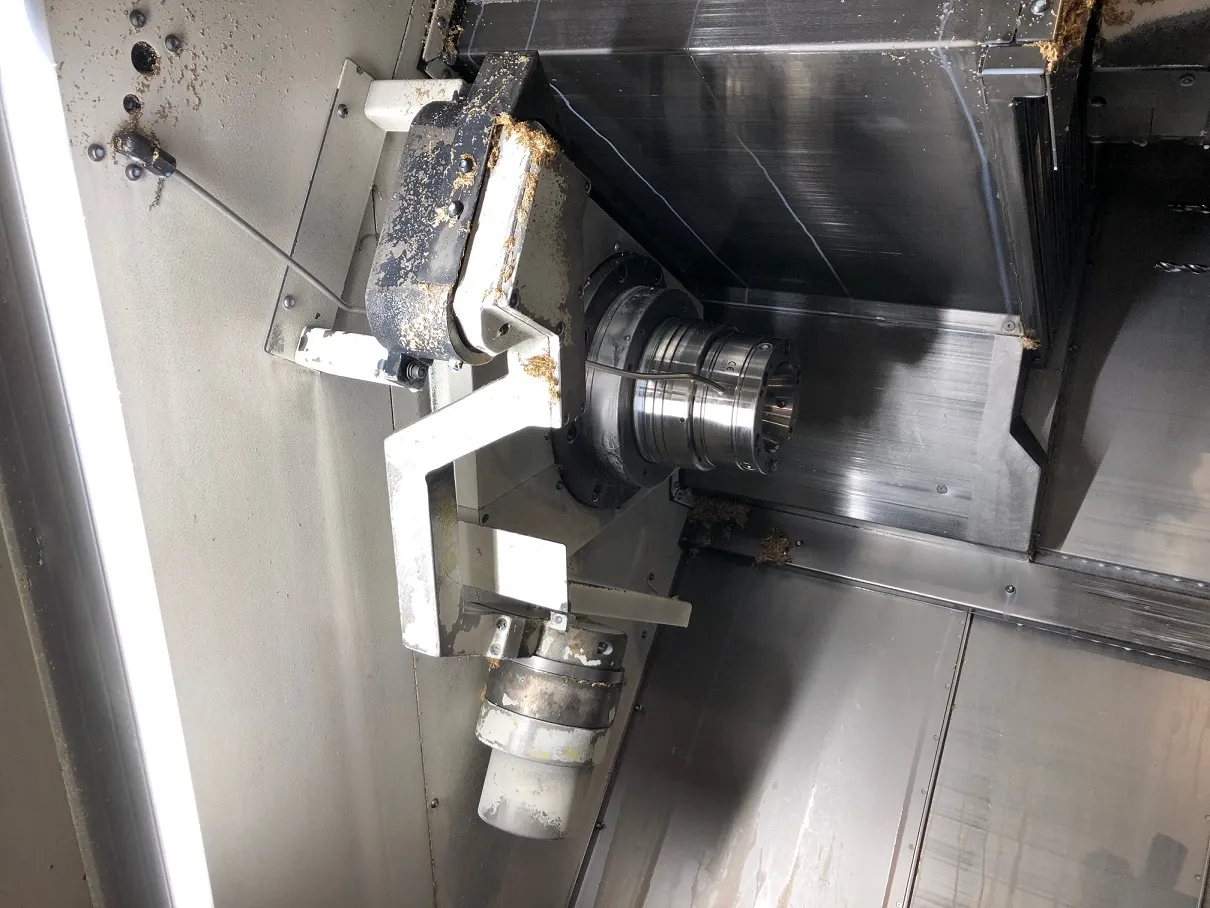

Gegenspindel
Antriebsleistung: 11 kW
max. Spindeldrehzahl 6.000 U/min
C-Achse, 0.0001°

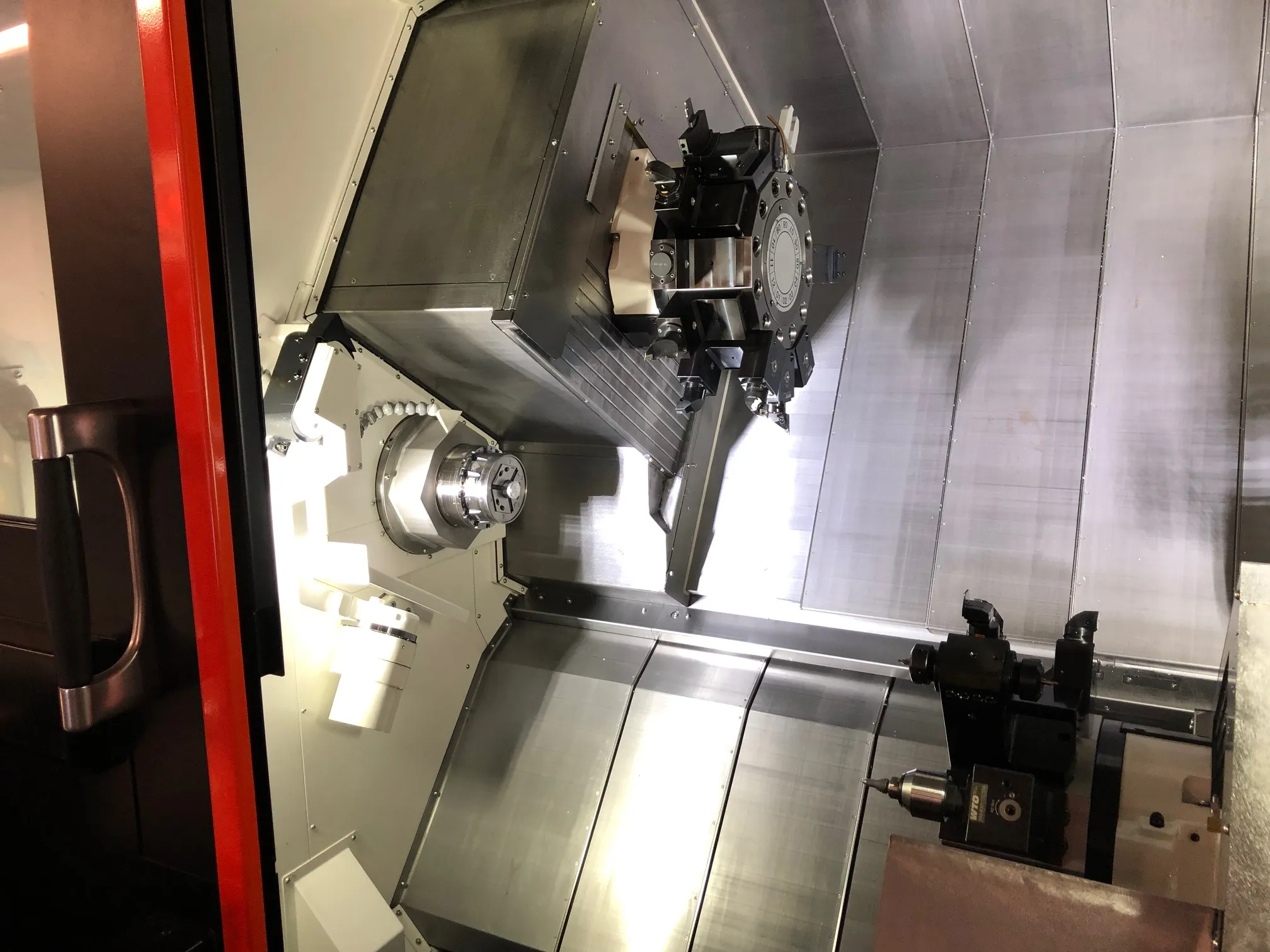

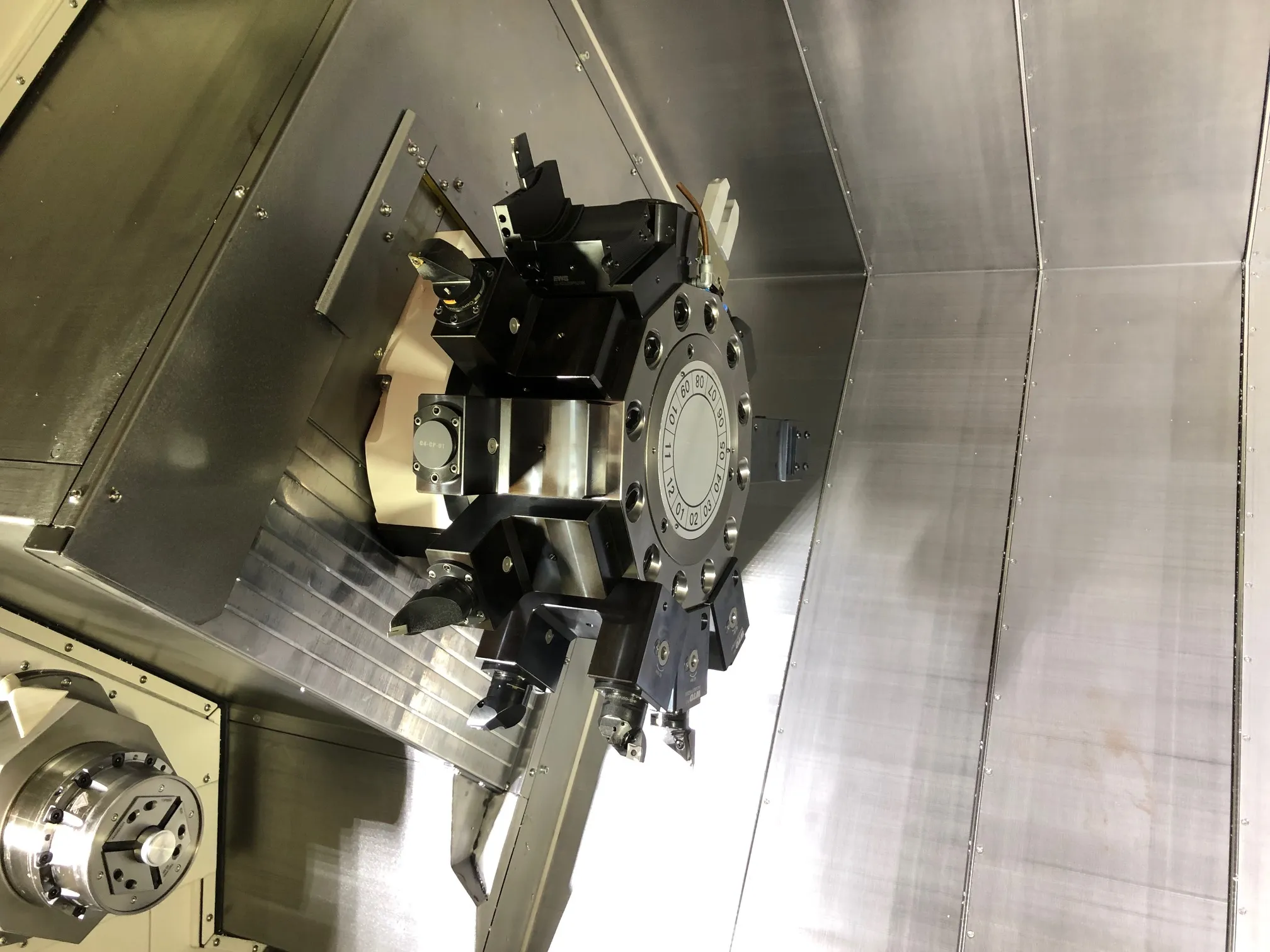

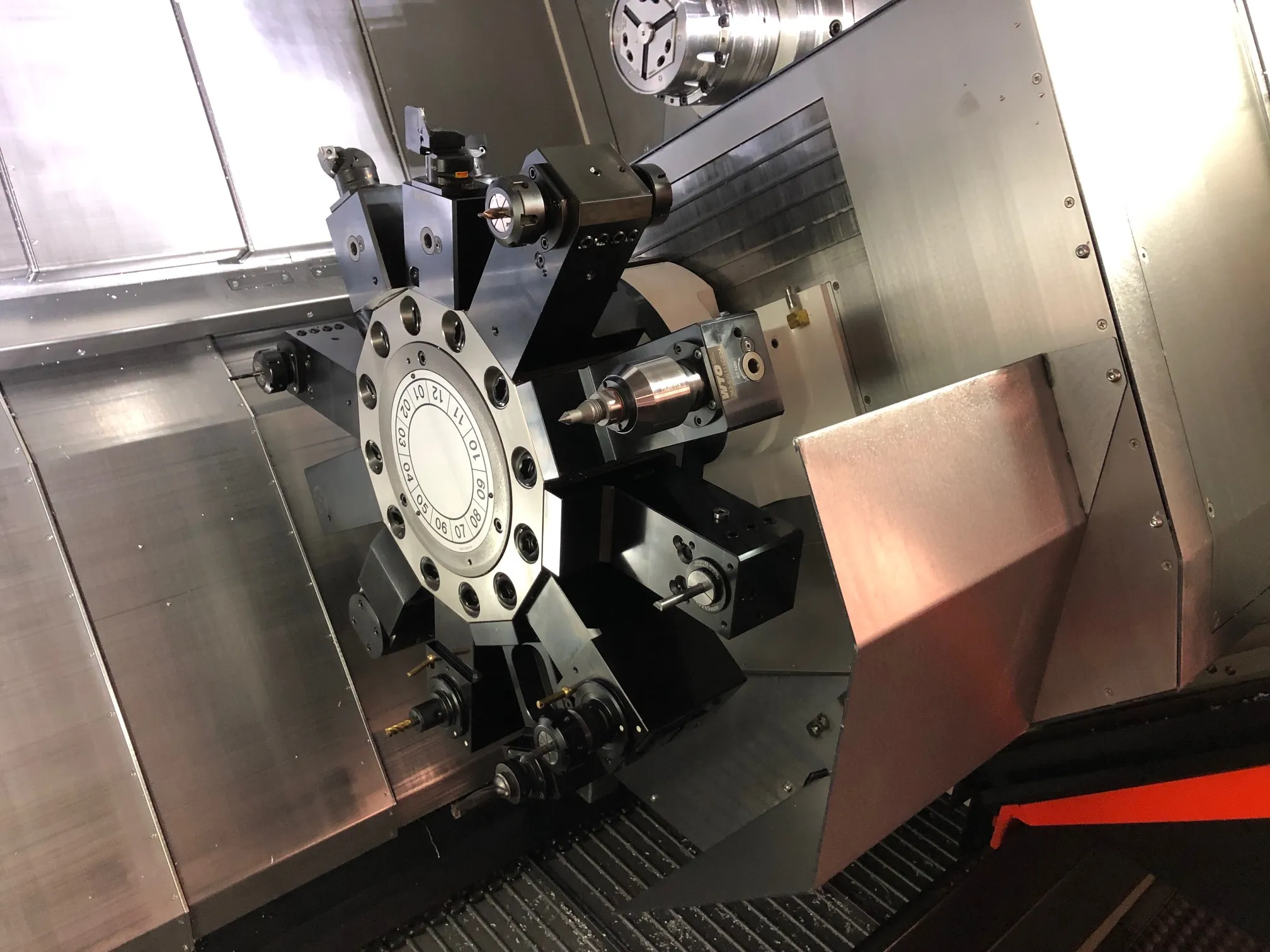

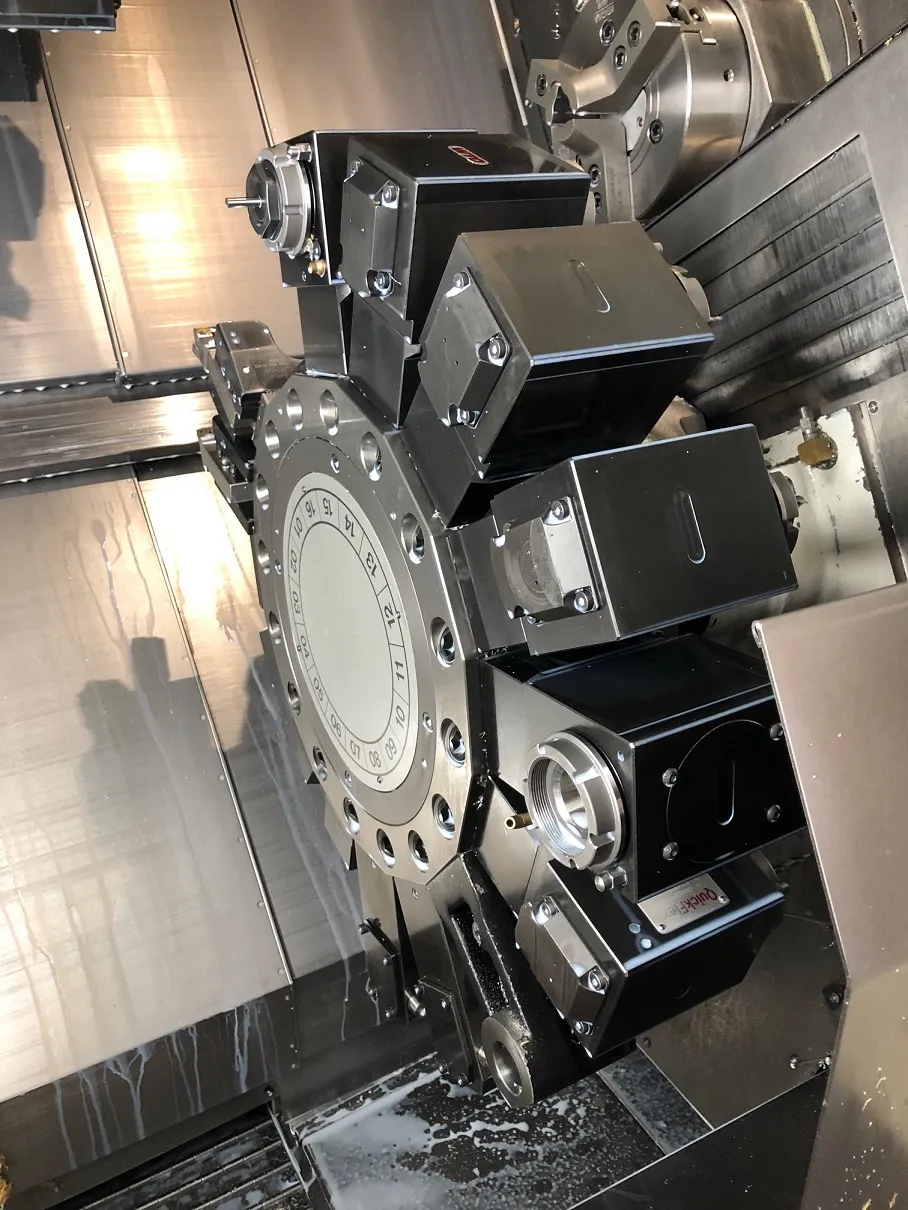

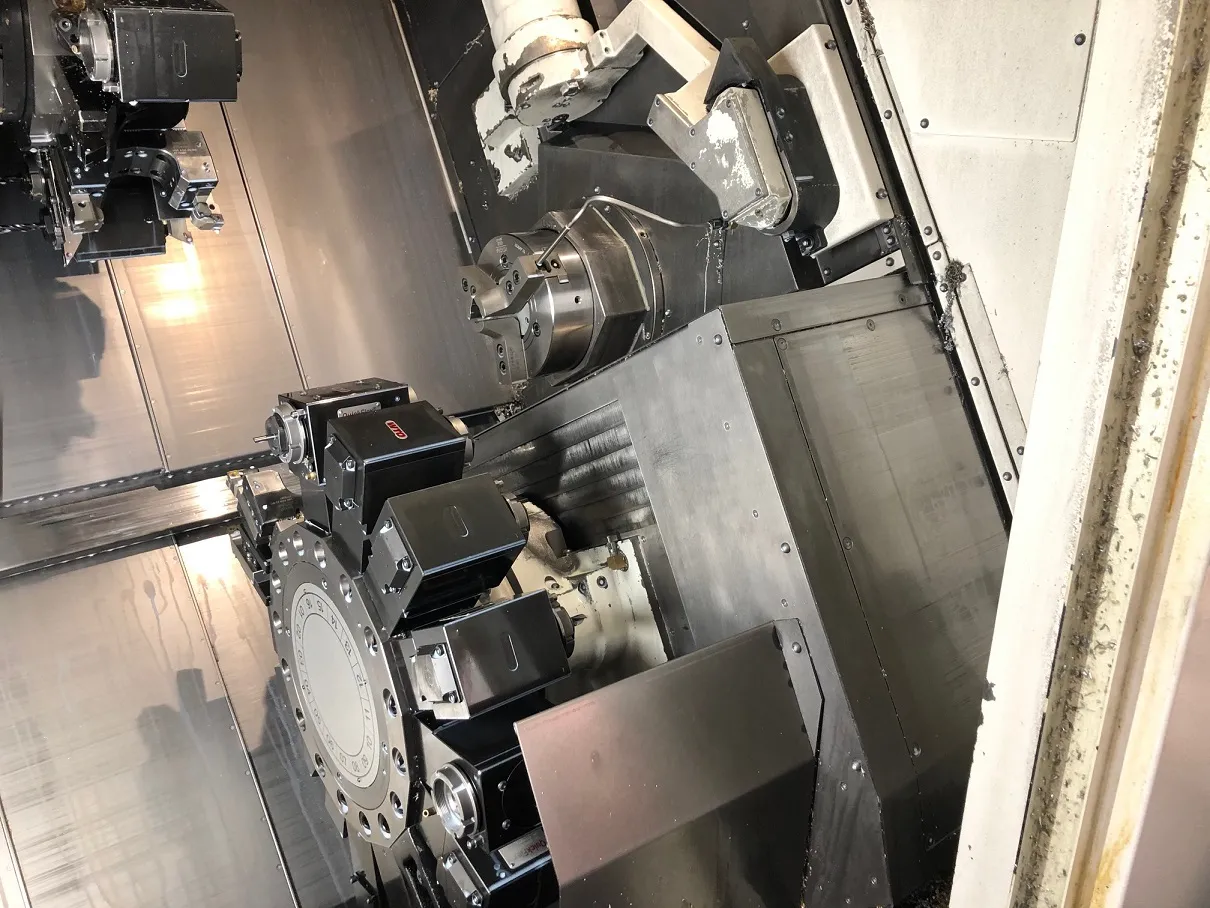

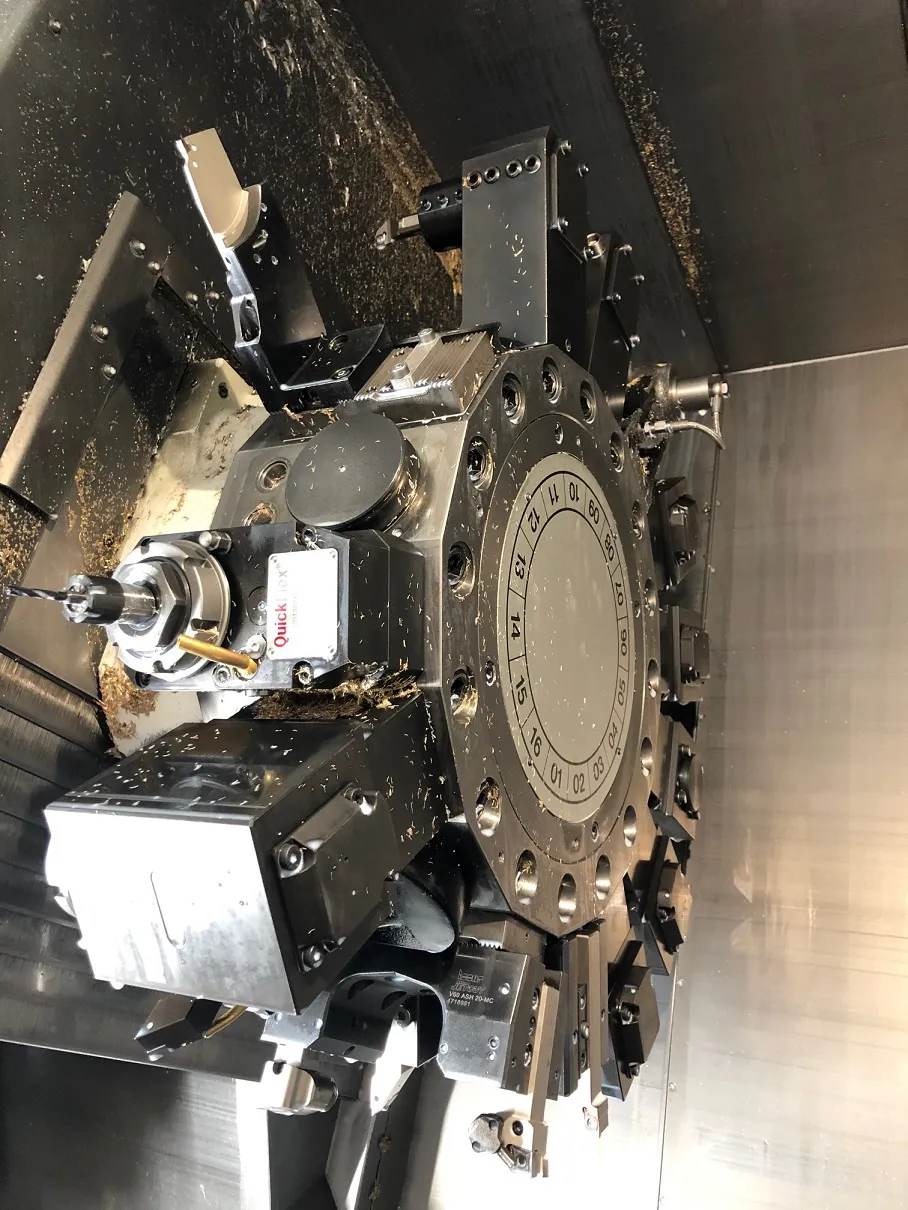

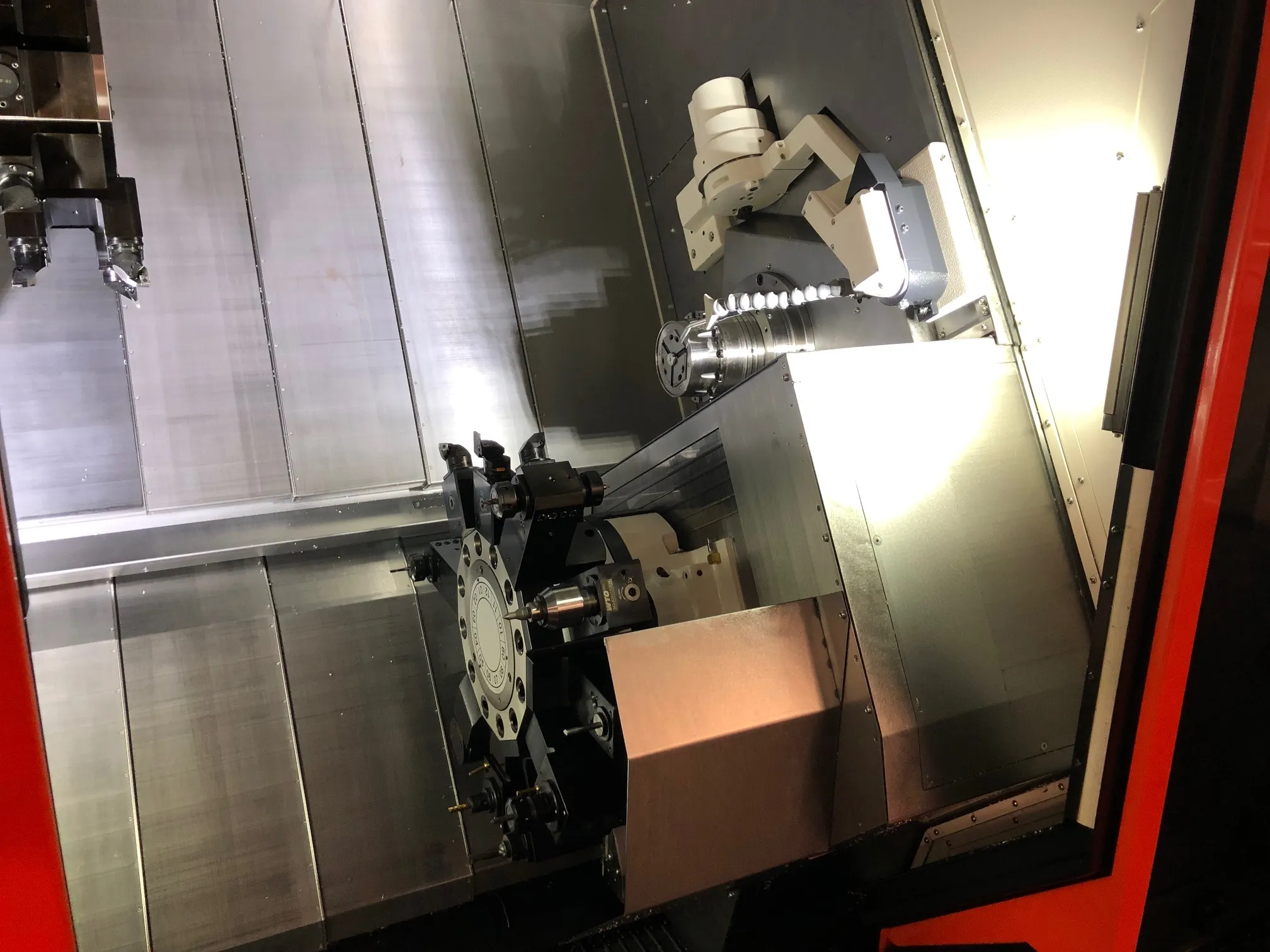

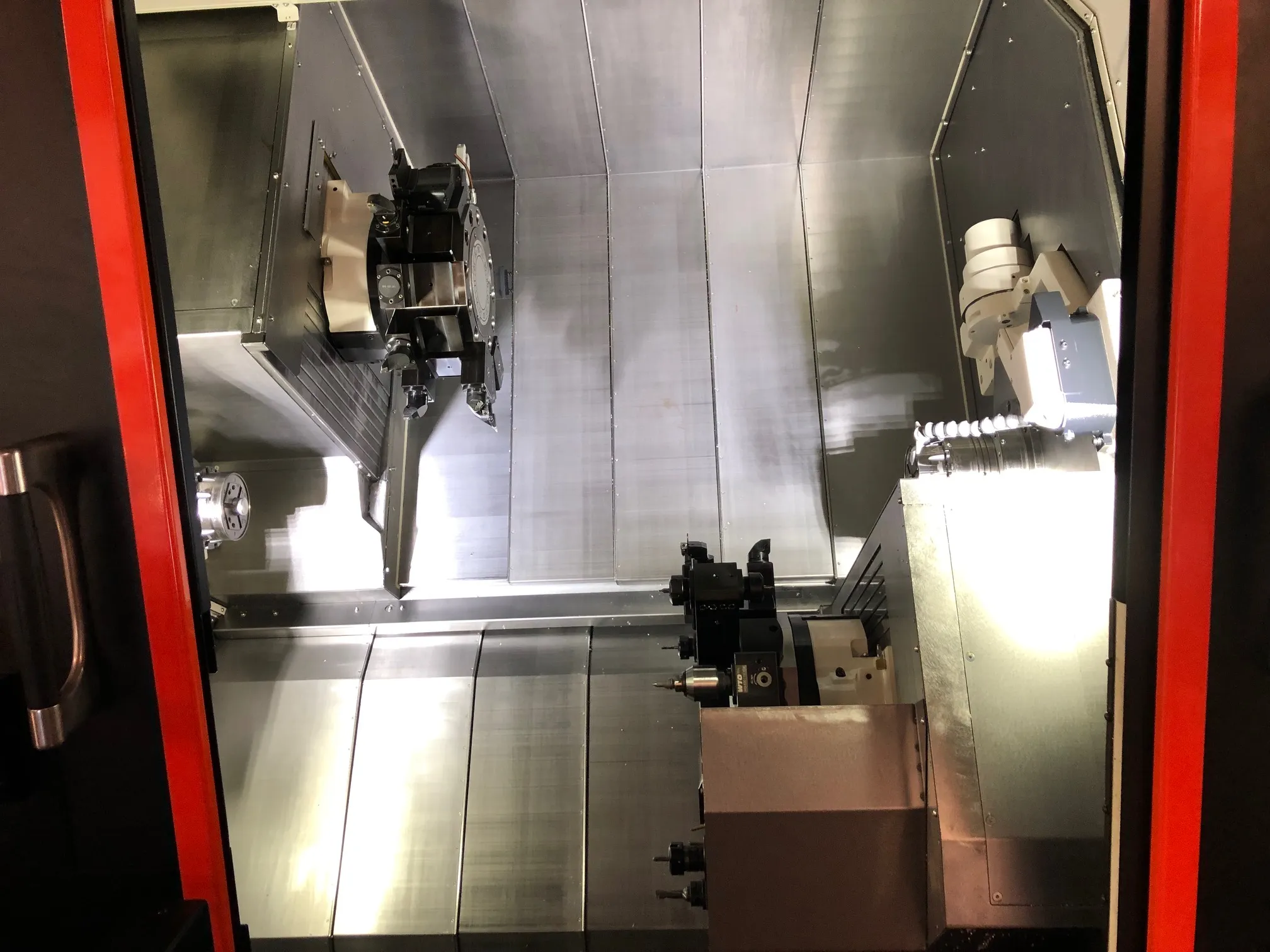

Werkzeugrevolver
2 Stck. 16-fach Revolver
2 x 16 angetriebene Werkzeugplätze
max. Drehzahl angetriebene Werkzeuge 6.000 U/min

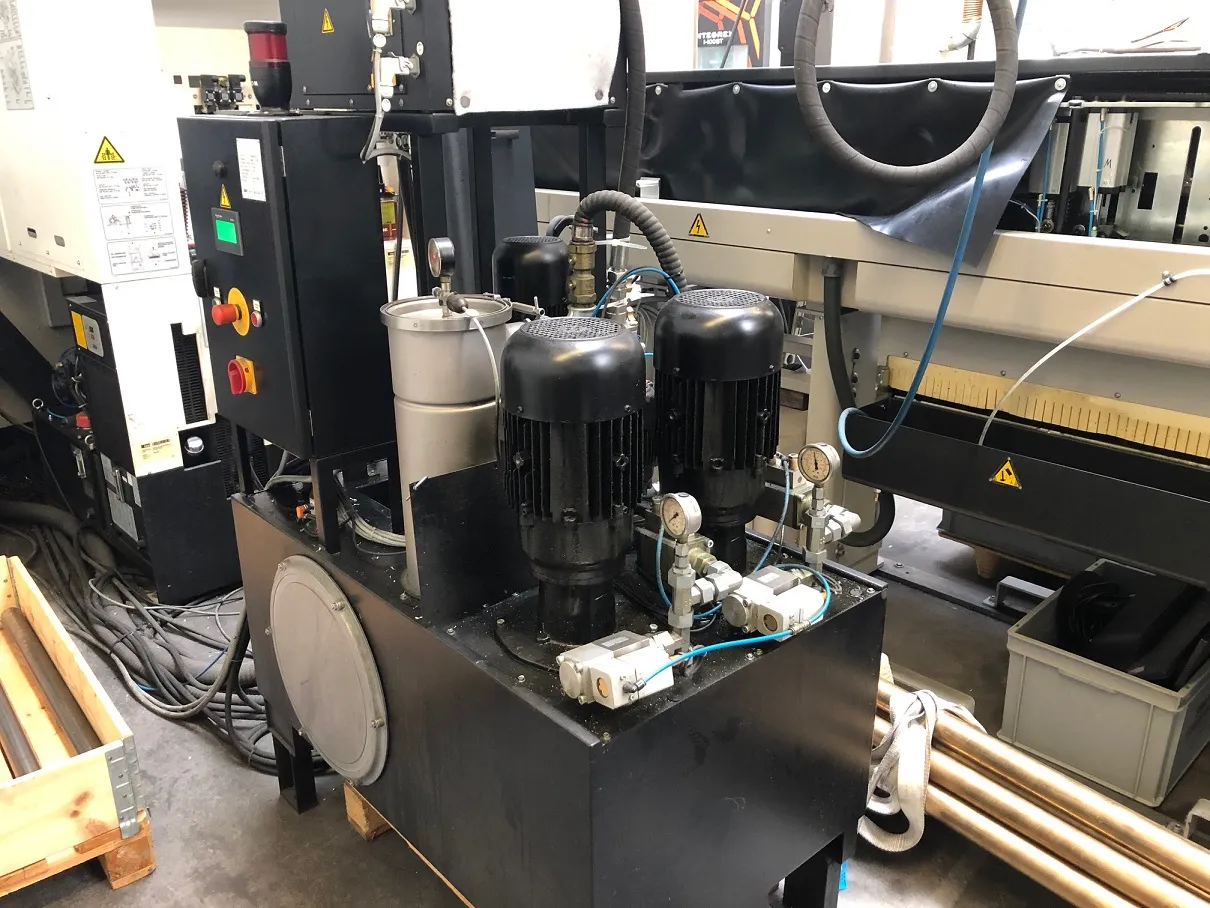

Kühlmittelanlage ARO Beutelfilteranlage Typ EBF-102

2 Stck. 70 bar Pumpen
300 Liter Tank
Kühlmiteltemperierung Kühlsystem Typ CSO 500 GC
Kälteleistung 5,0 kW

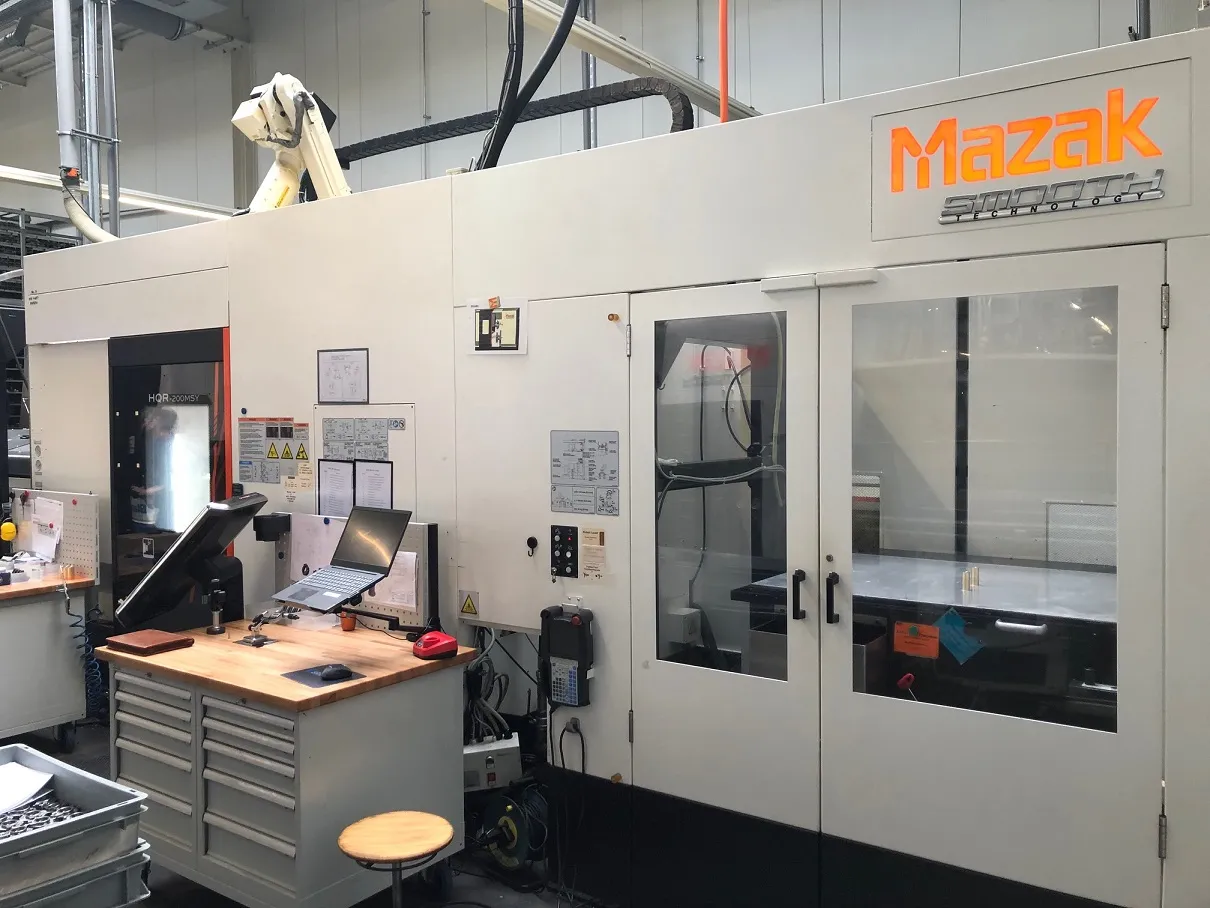

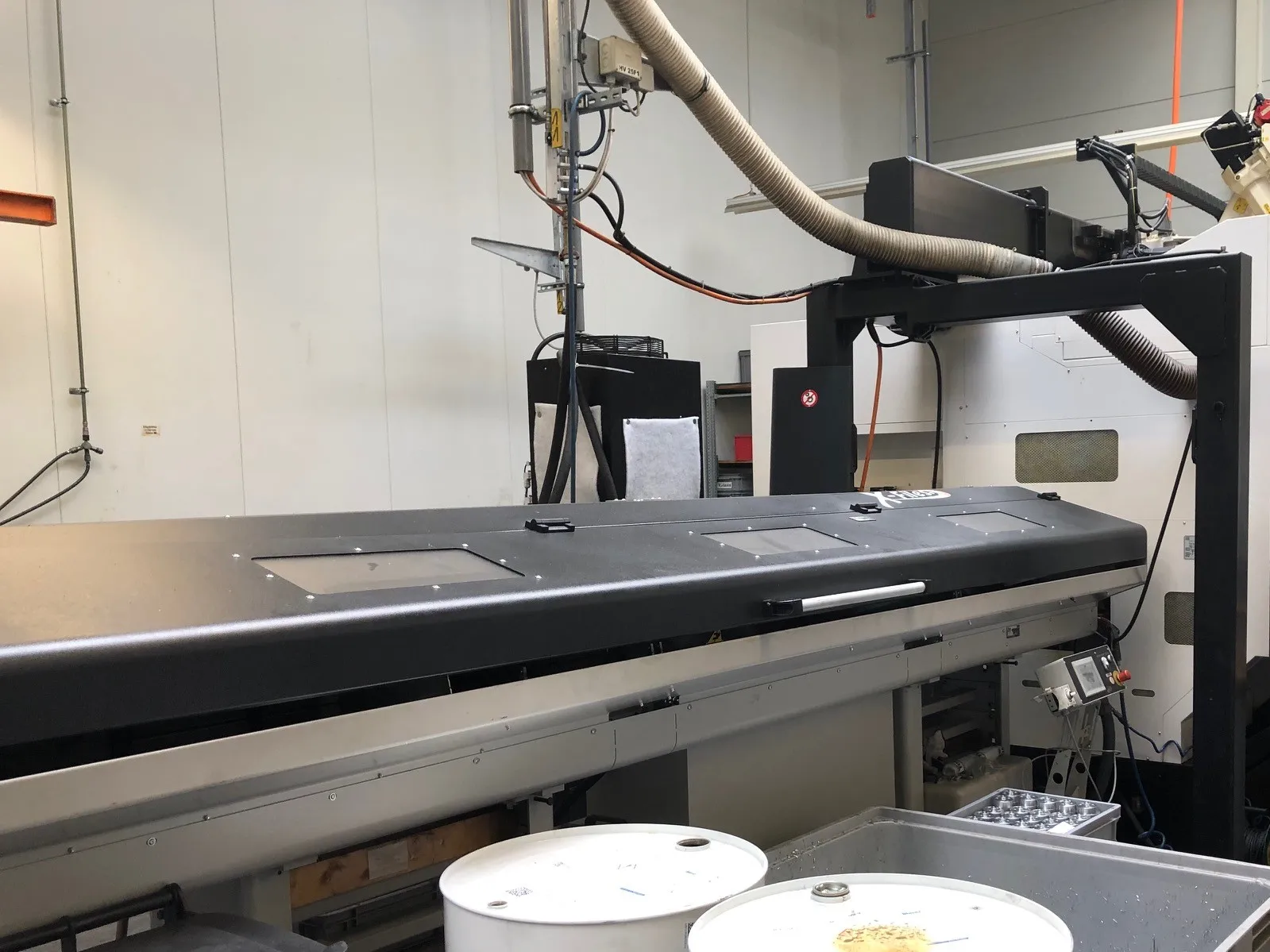

Stangenautomation

Stangenlader Top Automazioni XFiles-S365
Max. Stangenlänge 3.200 mm
max. Durchmesser Ø10-65 mm
Automatisches Öffnen/Schliessen der Spannfutterbacken
Rückmeldung des Futterzustands
Kontrolle der elektrischen Verdrahtung zwischen Maschine und Stangenvorschubeinrichtung
Stangenladerterminierungsfunktion

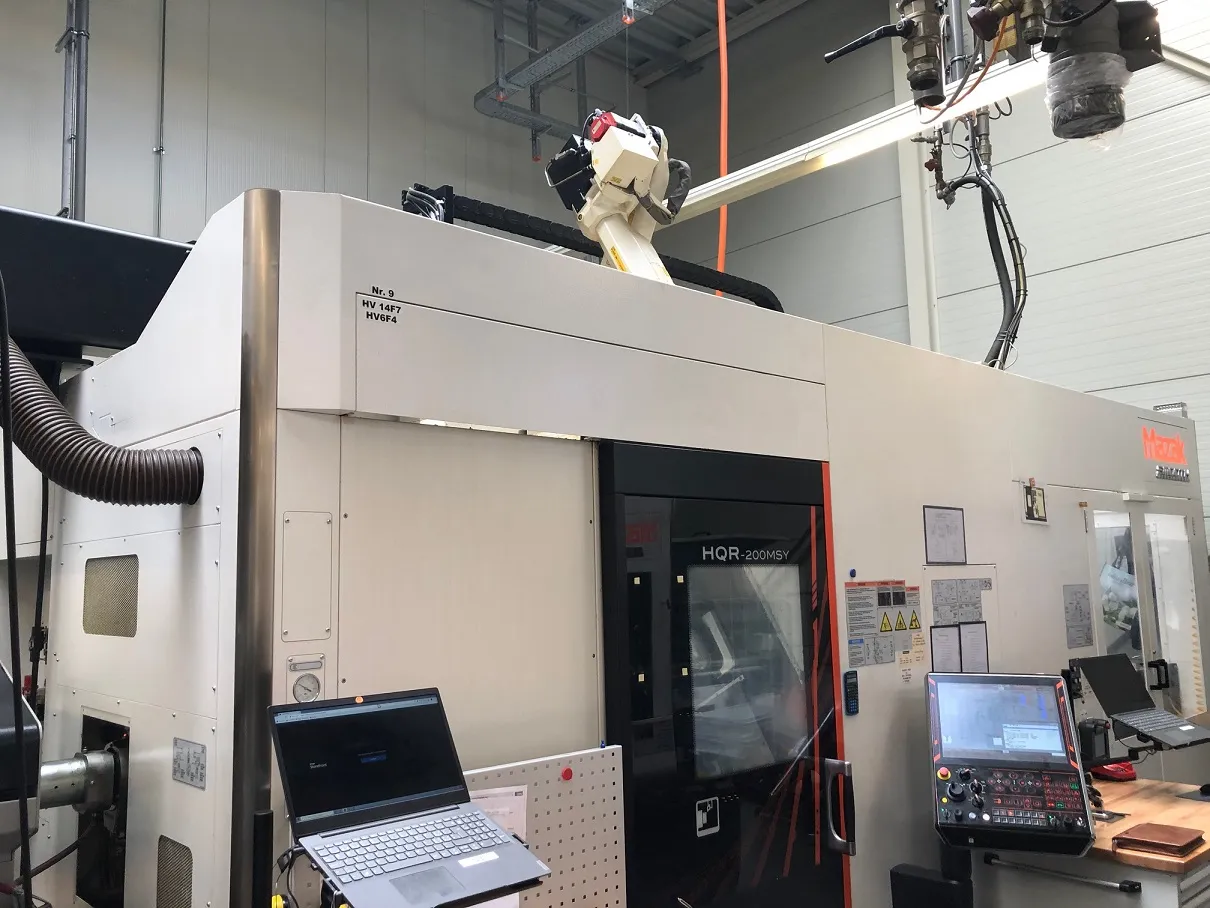

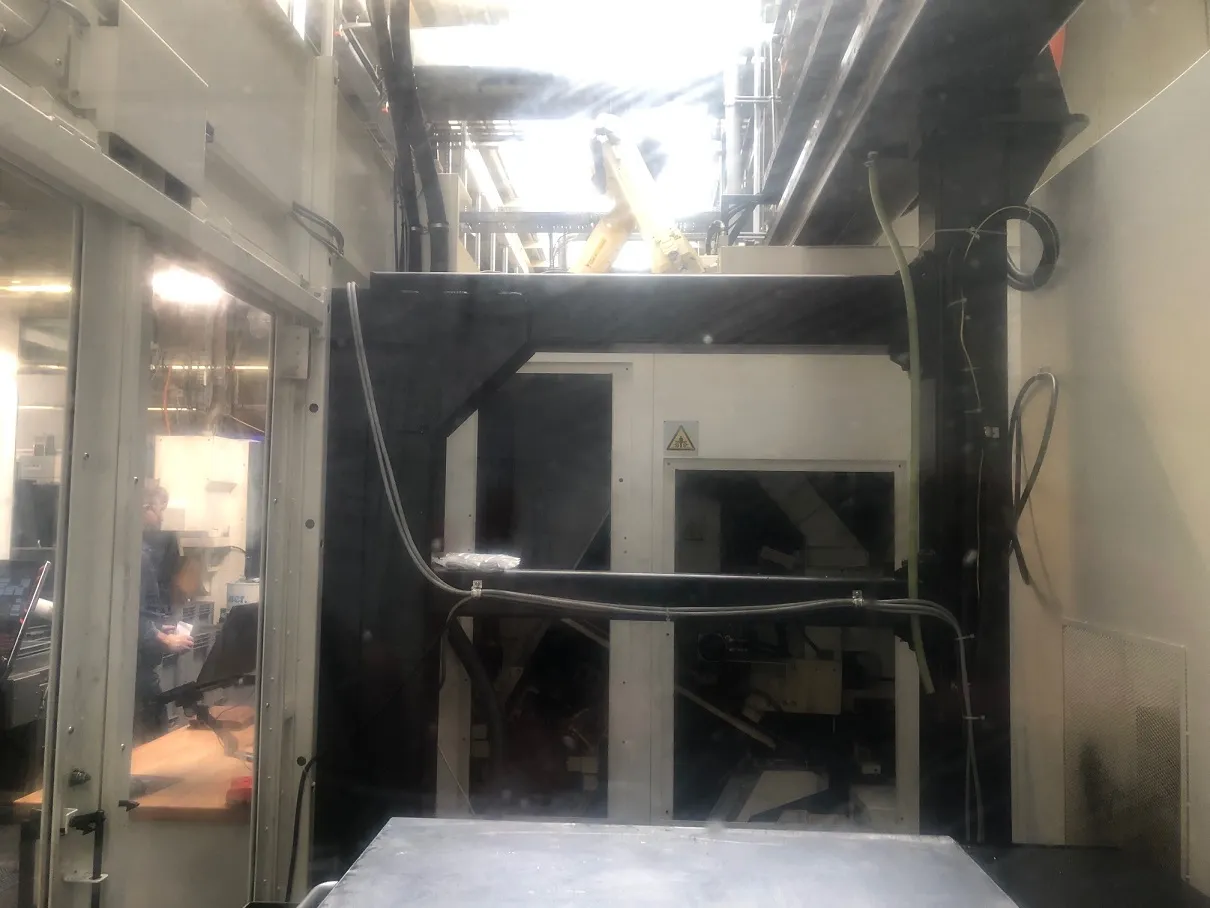

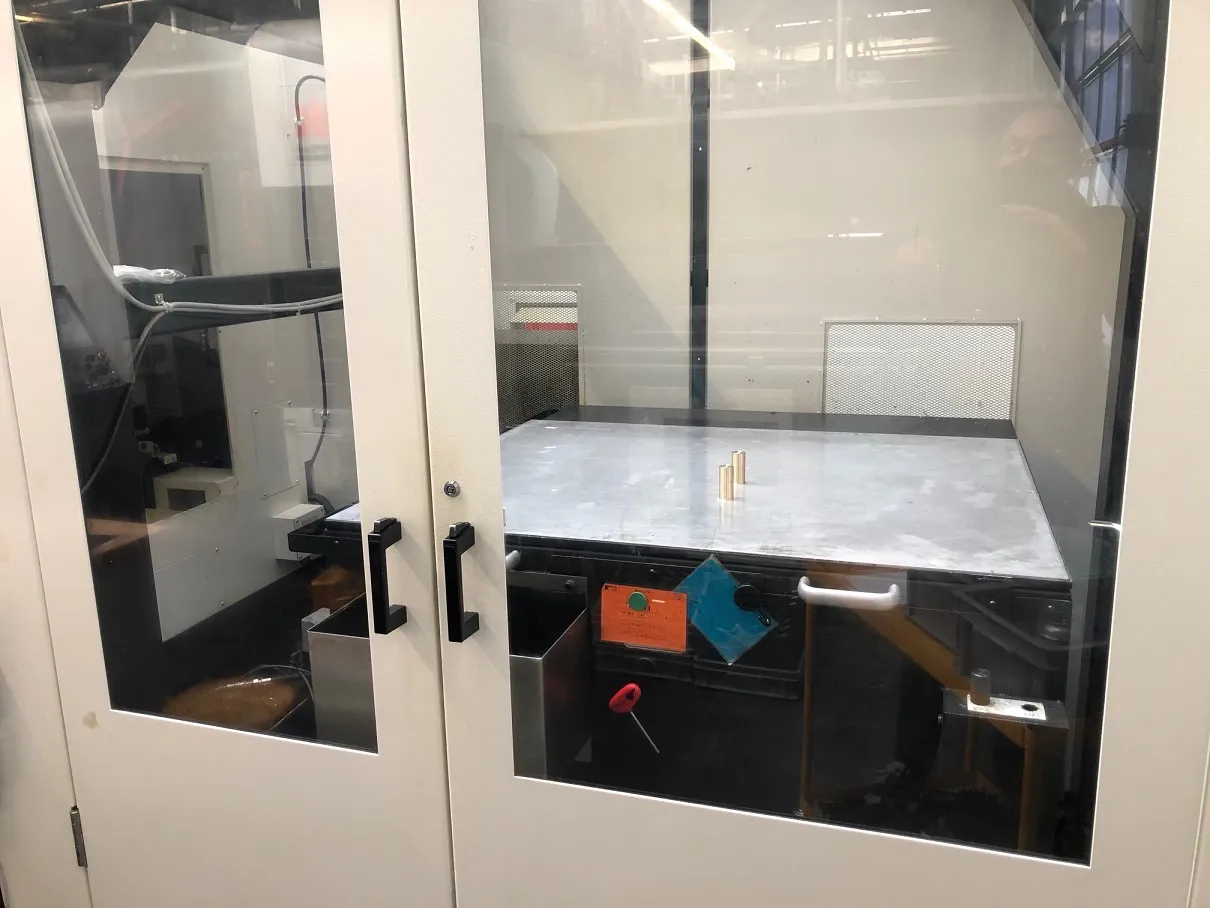

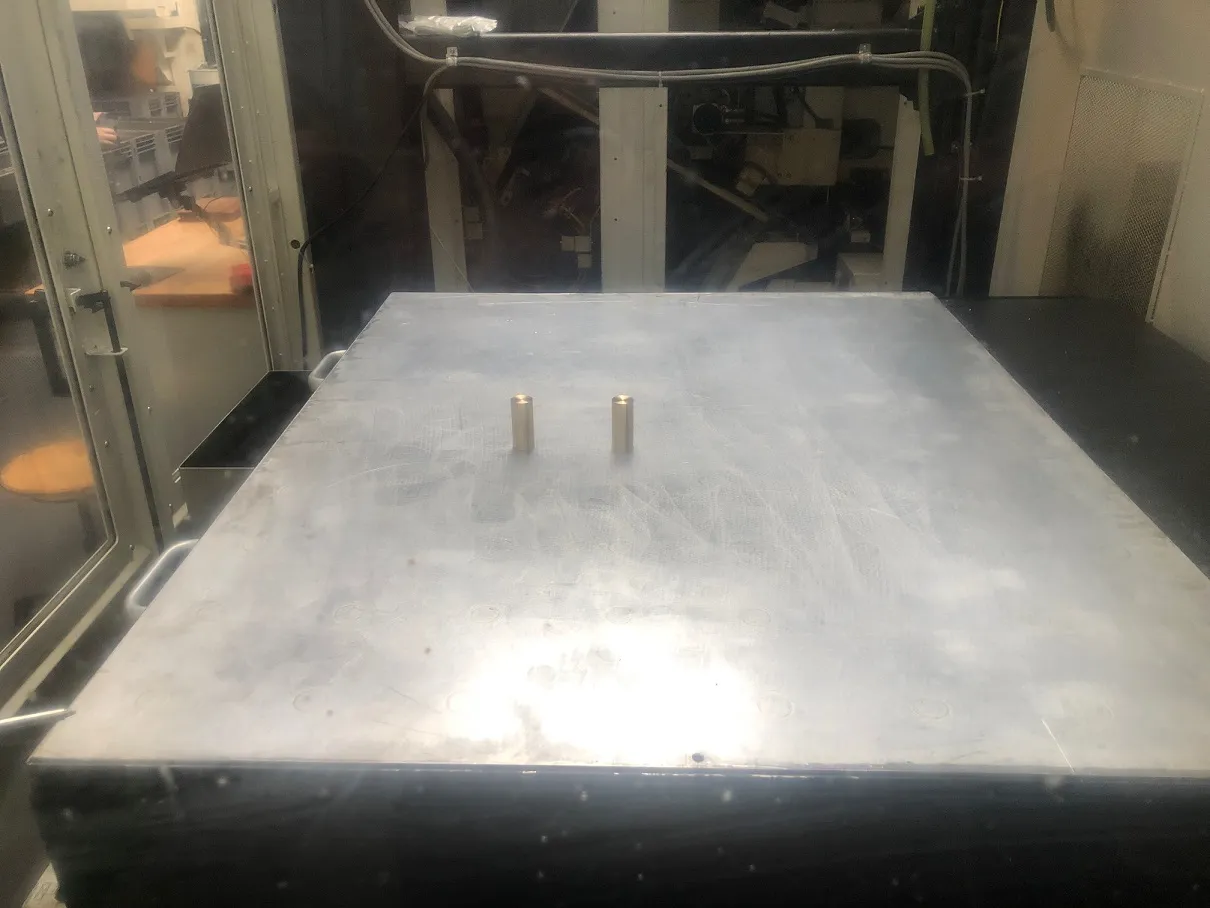

Beladesystem RL100 (Sonderausführung rechte Seite)
Sonderumbau des RL100
Für Teile max. Ø200 mm, Länge 100mm, Gewicht 10 kg
Sonderlaufprogramm für größere Werkstücke

Drehoperation 1
Spezialoperation für Spannzange 1
Drehoperation 2
Spezialoperation für Spannzange 2

Sonderprogrammablauf:
Stangenlader Hauptpsindel->
Übergabe Gegenspindel->
Entladung von Gegenspindel mit RL100->
Ablage auf PalettenfördererSonderprogramablauf für HD2

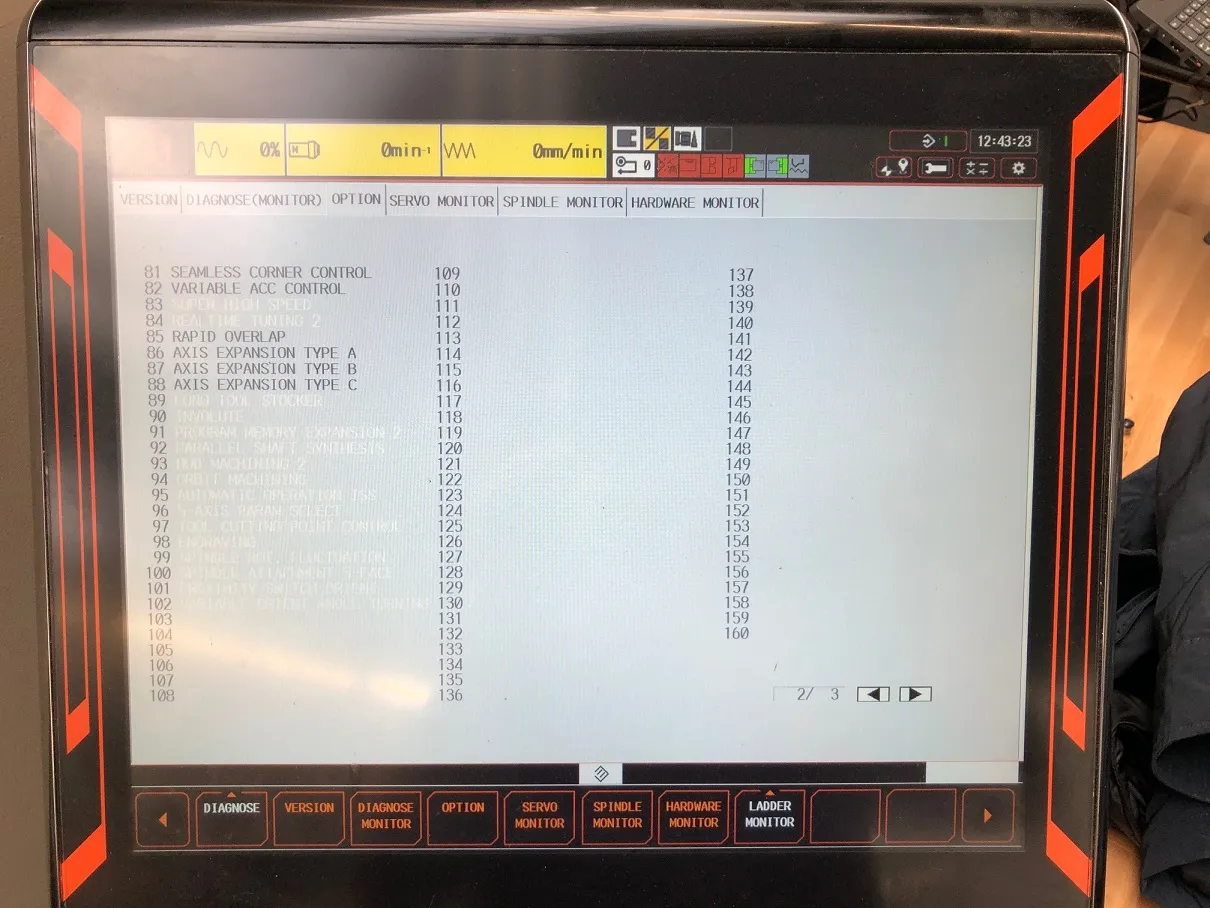

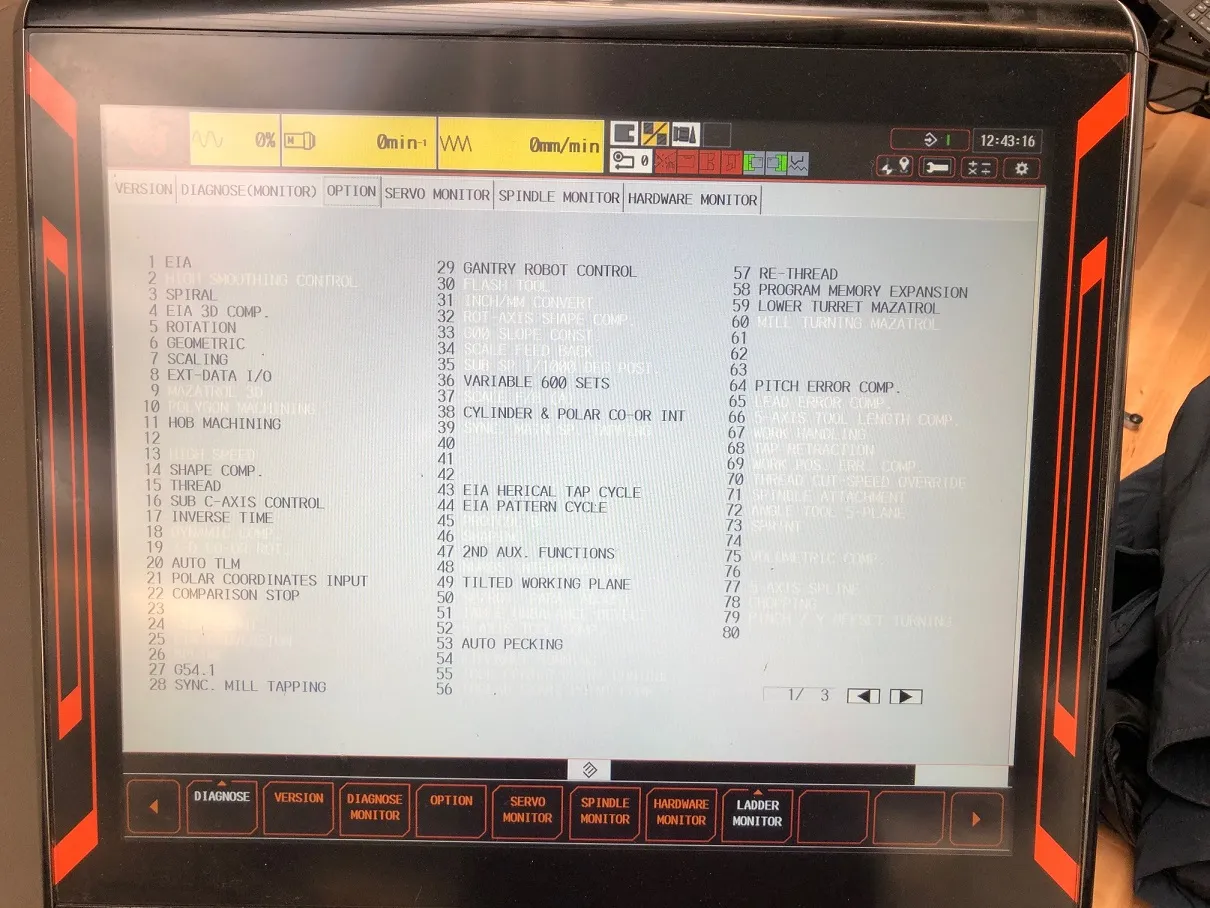

weitere Optionen

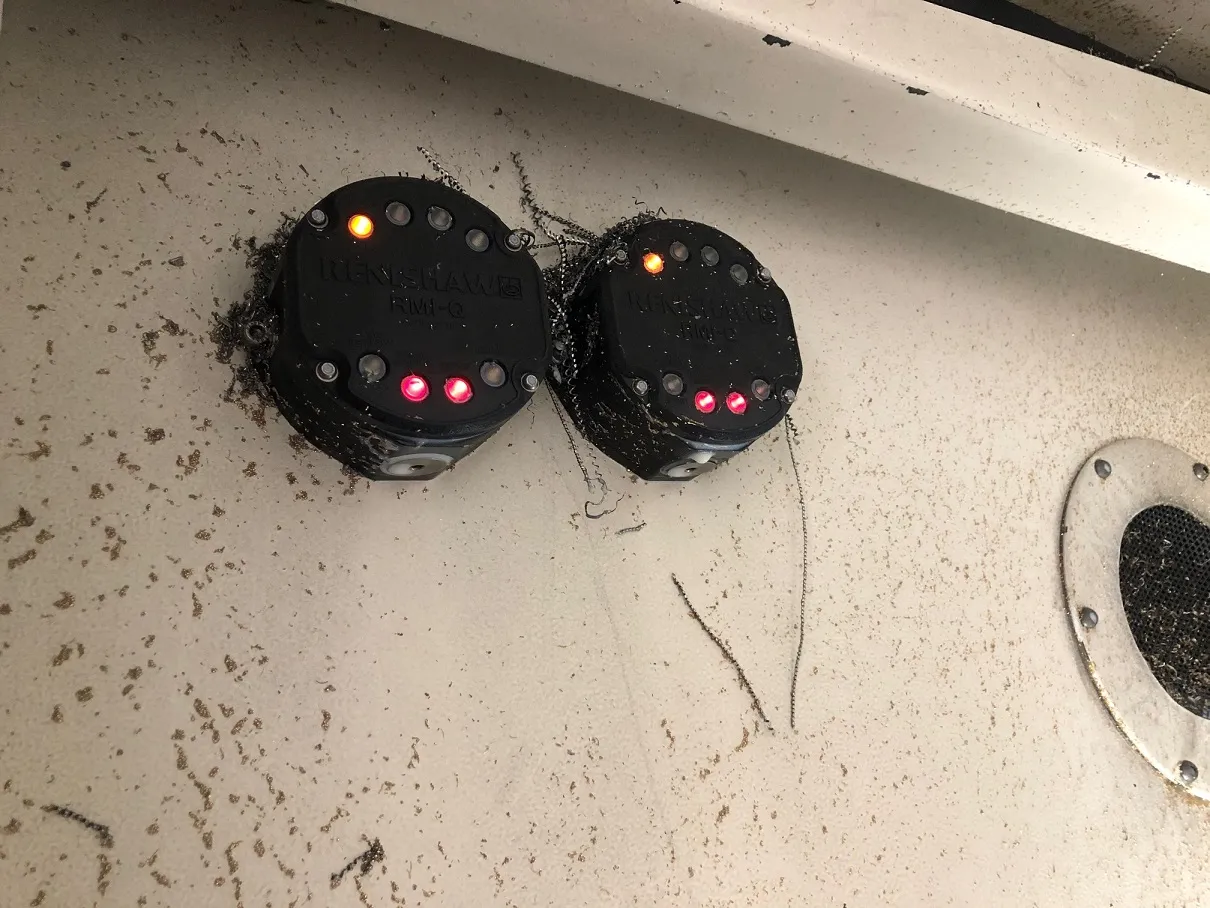

Messtasterkit Renishaw RLP40
Luftblaseinrichtung am Revolver
Luftblaseinrichtung für Werkstückübergabe Fehlstrom
Schutzschalter Überlastüberwachung Signallampe
Automatisches Öffnen/Schliessen der Vordertür Funktion zum Verzahnungsfräsen
Bohrzyklus mit drehmomentabhängigen Spanbruch
Max. Programmspeicher 8 MB
Werkzeug-Offset und Programmspeicher freischalten
Zusätzliche M-Codes (1 Satz = 2 M-Codes)
Gewinde-Nachschneid-Funktion
Zylinder (G07.1) + Polarinterpolation (G12.1)

Zubehör

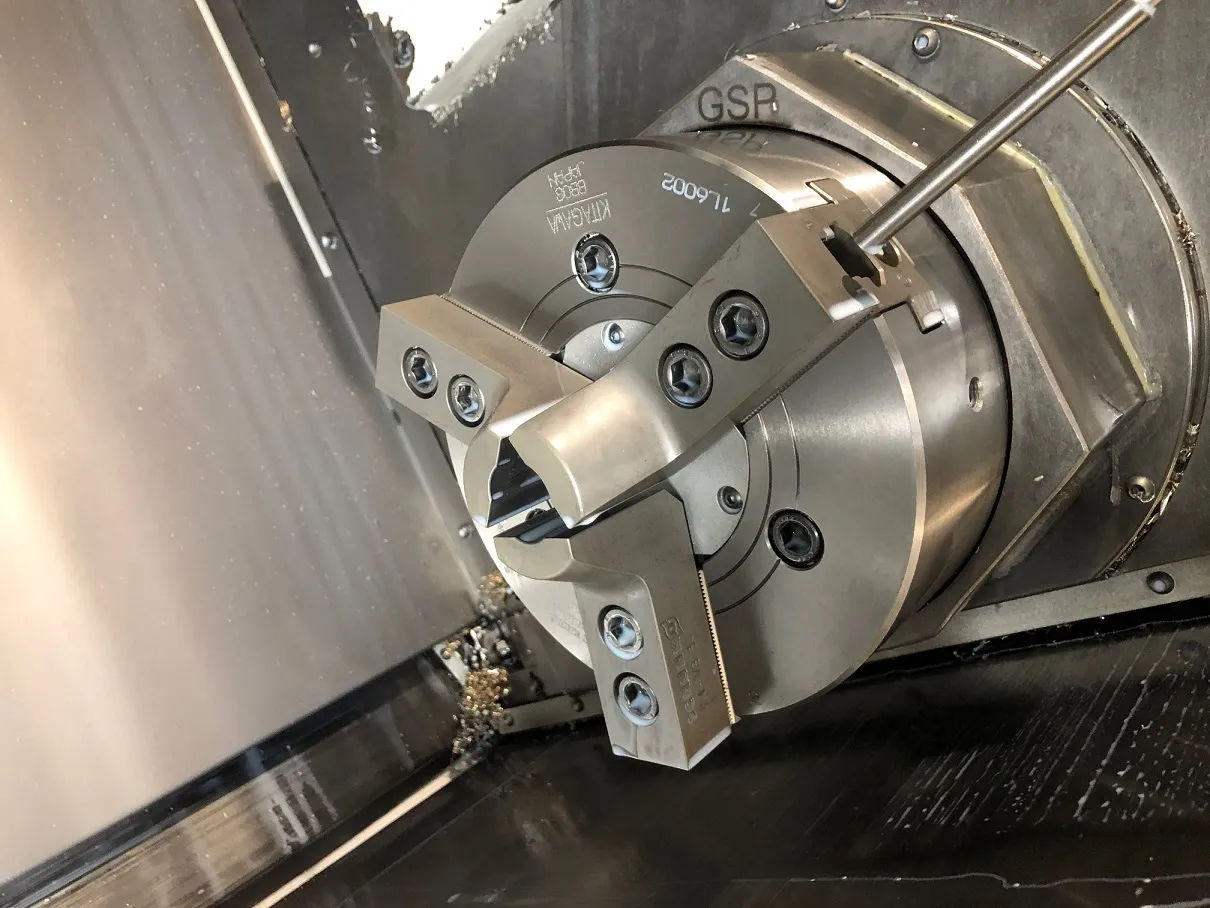

2 Stck. 3-Backenfutter Kitagawa BB-08
2 Stck. Spannzangenfutter Hainbuch TOPlus Gr 65
Werkzeughalterpaket inkl. ca. 30 angetriebene Werkzeughalter2 Stck. 3-Backenfutter Kitagawa BB-08
2 Stck. Spannzangenfutter Hainbuch TOPlus Gr 65
Werkzeughalterpaket inkl. ca. 30 angetriebene Werkzeughalter
