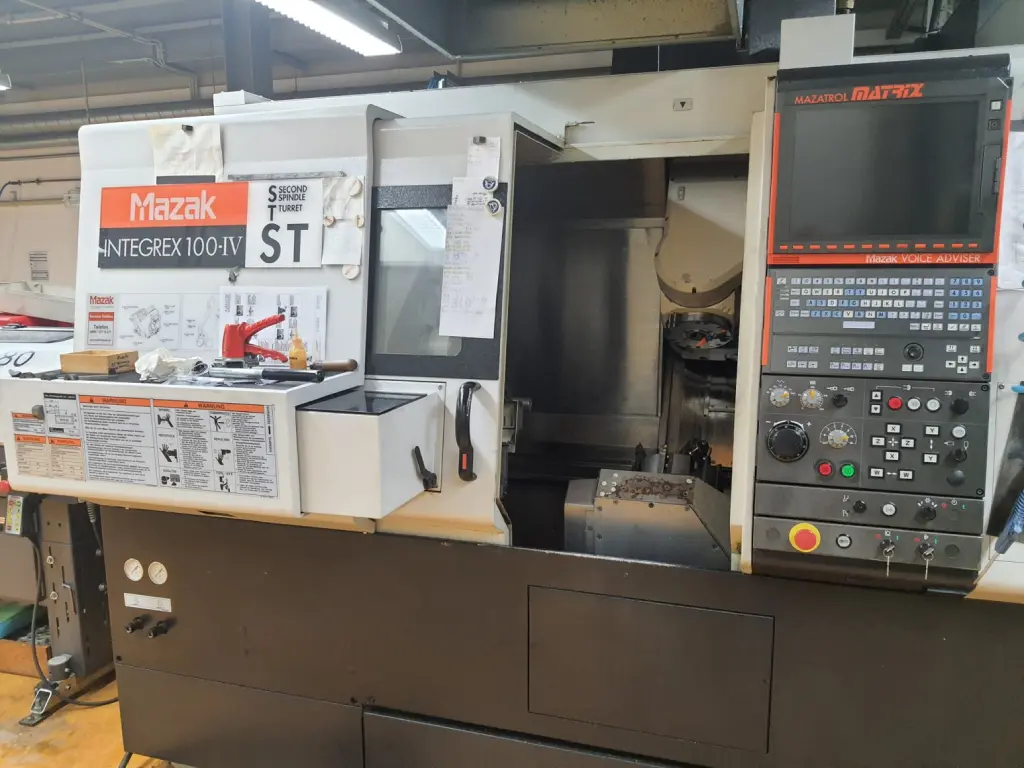

MAZAK INTEGREX 100 IV ST

Baujahr 2006

Referenznummer
24041

Baujahr
05-2006

Steuerung
Mazatrol Matrix

Verfahrwege
X1/X2-Achse: 410/220 mm
Y-Achse: 140 mm
Z1/Z2-Achse: 805/780 mm
W-Achse: 790 mm

B-Achse: 225°

C-Achse: 360°

Eilgang
X1/X2-Achse: 30/30 m/min
Y-Achse: 26 m/min
Z1/Z2-Achse: 33/30 m/min
W-Achse: 30 m/min

Max. Drehdurchmesser oberer Revolver
545 mm

Max. Drehdurchmesser unterer Revolver
400 mm

Max. Schwingdurchmesser
545 mm

Max. Drehlänge
753 mm

Hauptspindel
Antriebsleistung: 11 kW
max. Spindeldrehzahl: 6.000 U/min
C-Achse, 0.0001°
Spindelnase A2-6
max. Stangendurchlass: 51 mm

Spindelbohrung: 61 mm

Gegenspindel
Antriebsleistung: 22 kW
max. Spindeldrehzahl 5.000 U/min
C-Achse, 0.0001°

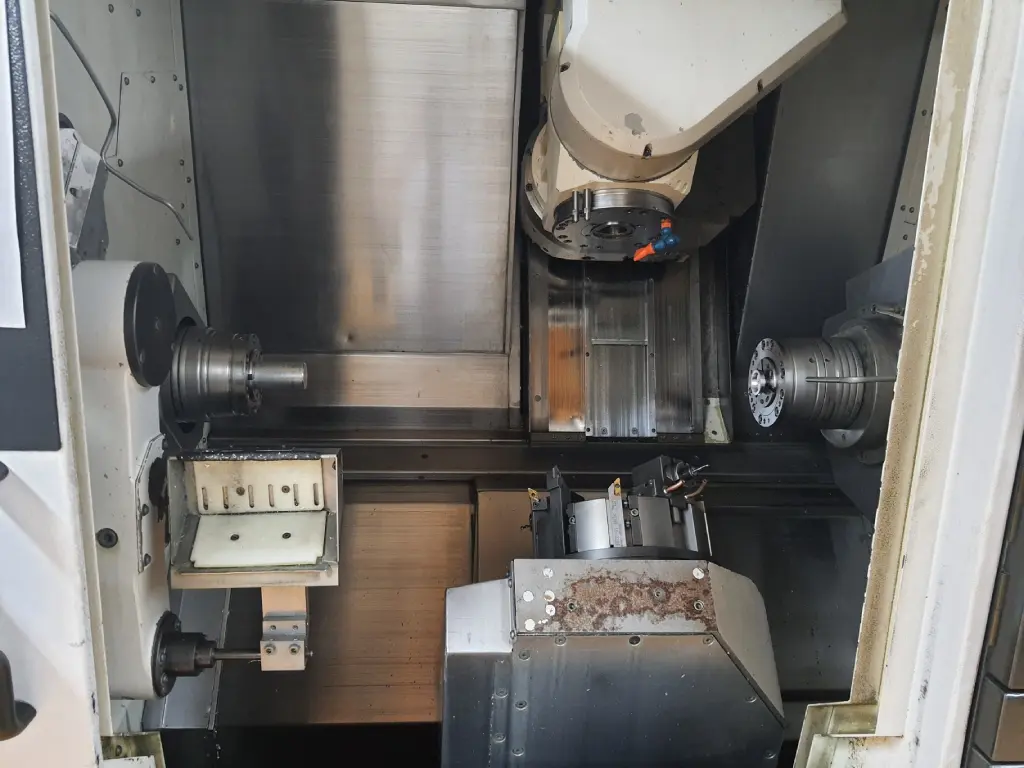

Frässpindel
max. Spindeldrehzahl: 12.000 U/min

Capto C6

B-Achse, 0.0001°

unterer Revolver

Revolvertyp: Trommelrevolver

Anzahl Werkzeugplätze: 9

Werkzeugmagazin – ATC
Magazintyp: Kettenmagazin

Anzahl Werkzeugplätze: 40

max. Werkzeuglänge: 200 mm

max. Werkzeugdurchmesser: 90 mm

max. Werkzeuggewicht: 9 kg

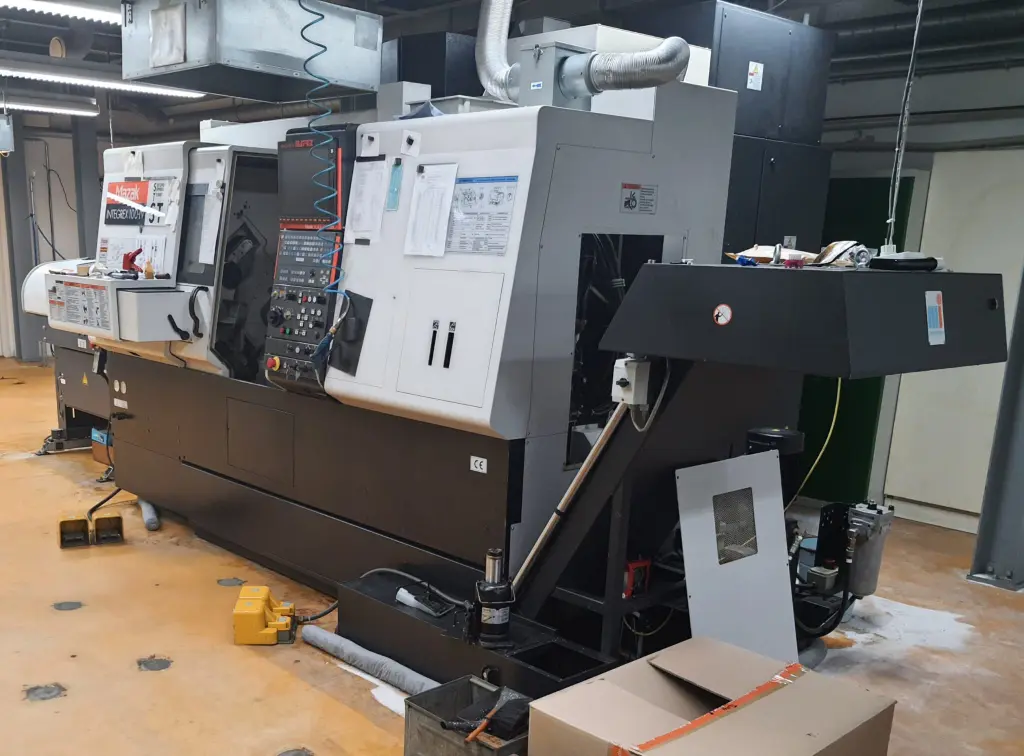

Stangenautomation

Typ: Kurzstangenlademagazin

Fabrikat: FMB Modell: SL 80 L

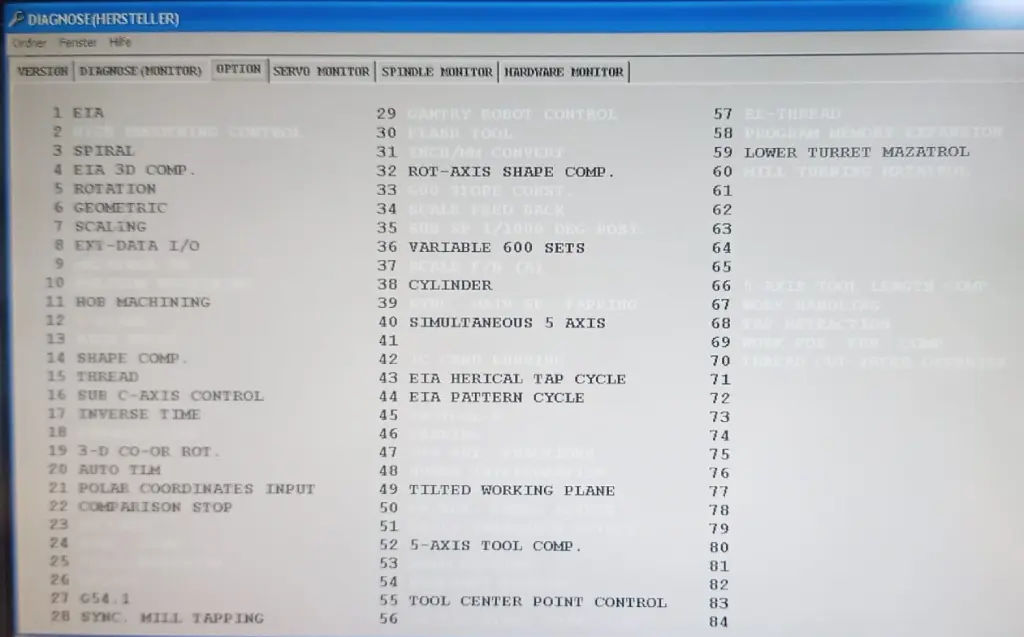

Softwareoptionen

volle C-Achse Gegenspindel

5-Achsen Simultanbearbeitung

5-Achsen Werkzeugkompensation

Werkzeugspitzenkontrolle

Zylinder + Polarinterpolation

Formenkompensation rotierende Achsen

Gear Hobbing, Abwalzfräsen

weiteres Ausstattung

automatischer Teilefänger

Späneförderer Mayfran, Auswurf rechts

IKZ, Hochdruckpumpe 15 bar

2 x Spannsystem Hainbuch Axfix

div. Capto C6 Werkzeughalter

Diese Maschine ist bereits verkauft.
Gerne sprechen Sie uns an, wenn Sie so eine Maschine suchen.
