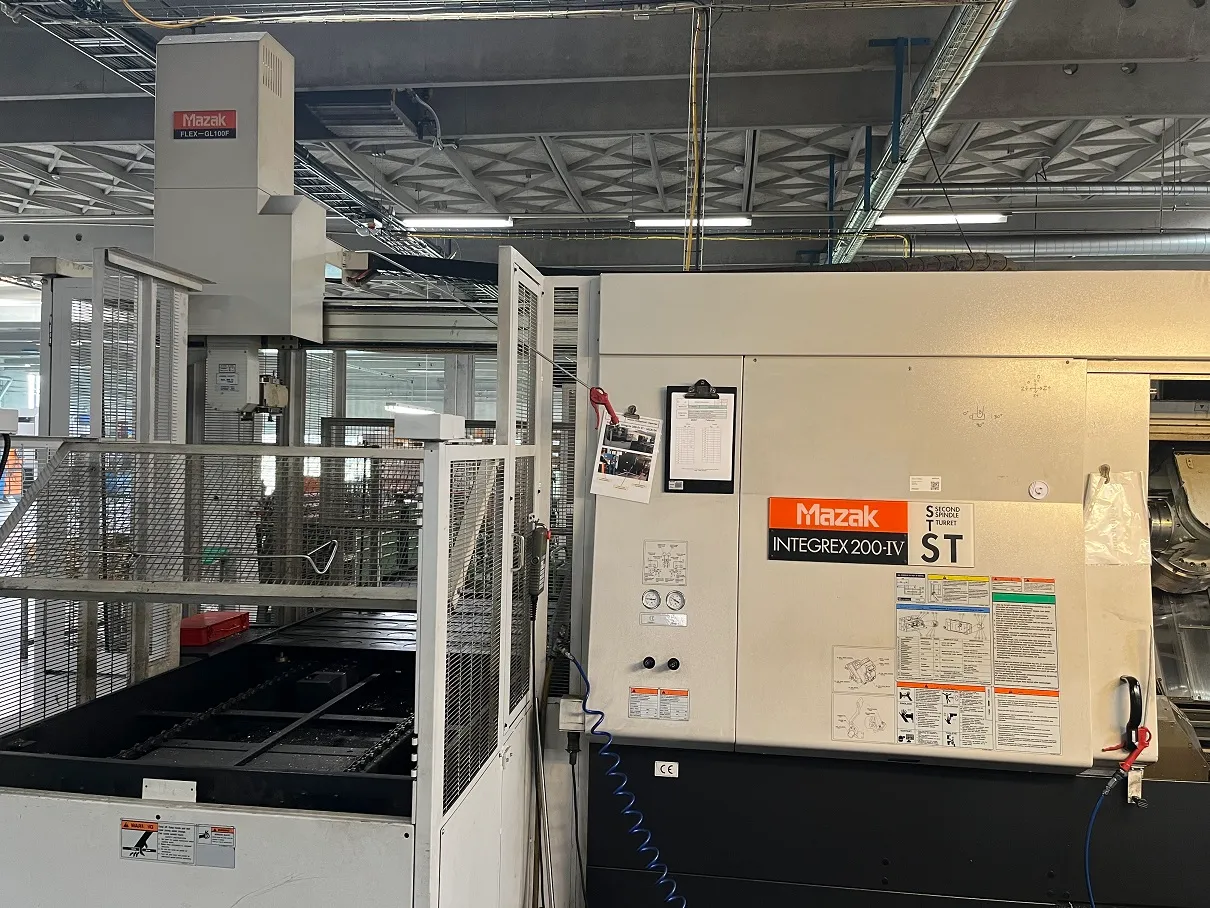

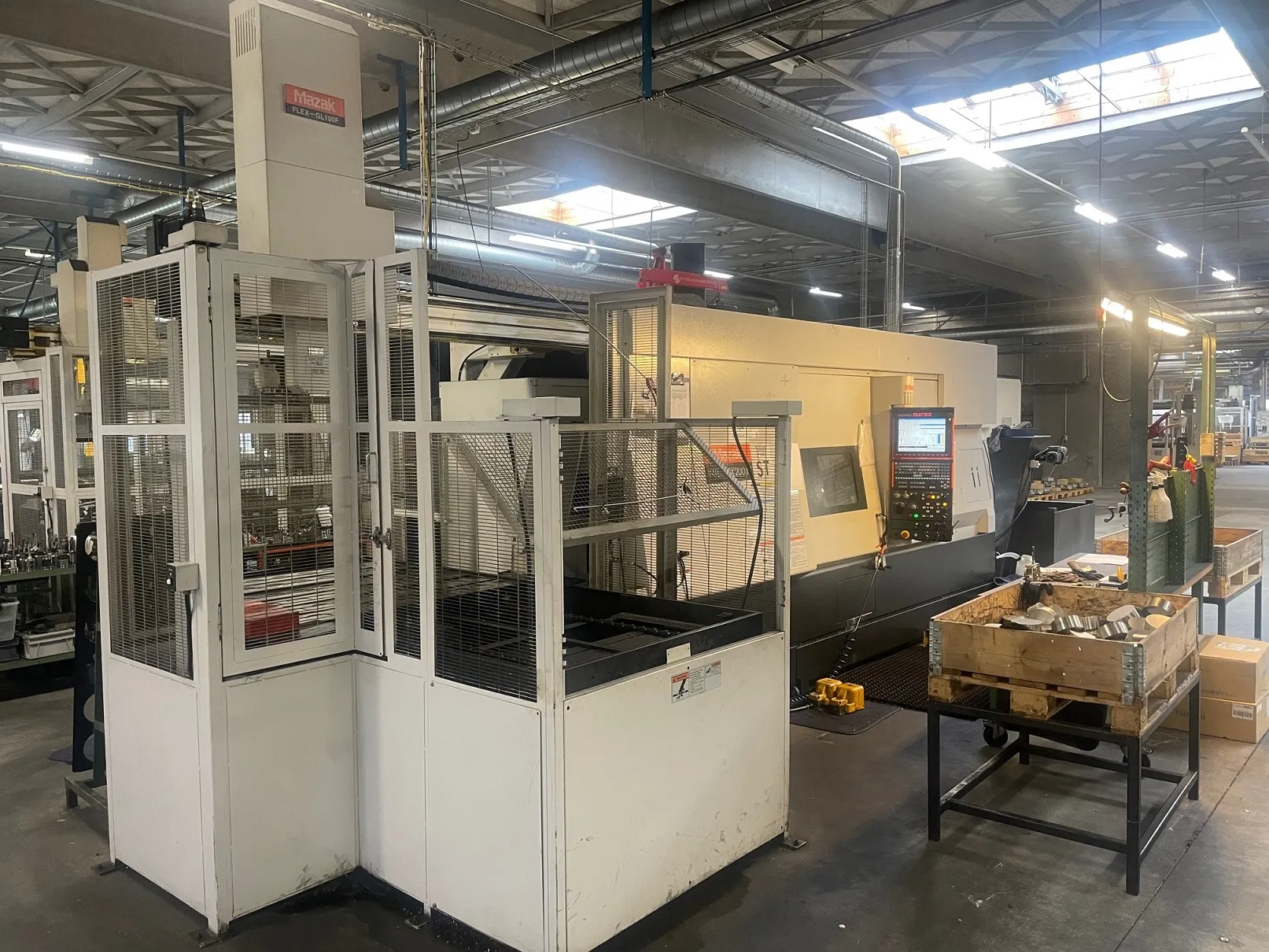

MAZAK INTEGREX 200-IVST + Flex GL-100F

2008 – Matrix – Gegenspindel – unterer Revolver – Portallader

Referenznummer
22040

Baujahr
2008

Steuerung
Mazatrol Matrix
5-Achsen Simultanbearbeitung

Max. Drehdruchmesser
660 mm

Max. Drehlänge
1.495 mm

Verfahrwege
X-Achse: 580 mm
X2-Achse: 150 mm
Y-Achse: 160 mm
Z1-Achse: 1.545 mm
Z2-Achse: 1.490 mm
W-Achse: 1.550 mm
B-Achse -30 bis 210°

Hauptspindel
Antriebsleistung: 22 kW
max. Spindeldrehzahl 5.000 U/min
C-Achse

Gegenspindel
Antriebsleistung: 18,5 kW
max. Spindeldrehzahl 5.000 U/min
C-Achse

Frässpindel
Antriebsleistung: 18,5 kW
max. Spindeldrehzahl 12.000 U/min

Werkzeugmagazin / ATC
40 Werkzeugplätze
KM63

Kühlmitteldruck
15 bar – Interne Kühlmittelzufuhr

Werkzeugvermessung
Tooleye

Späneförderer
Auswurf rechts

Portallader / Gantryloader
GL100F

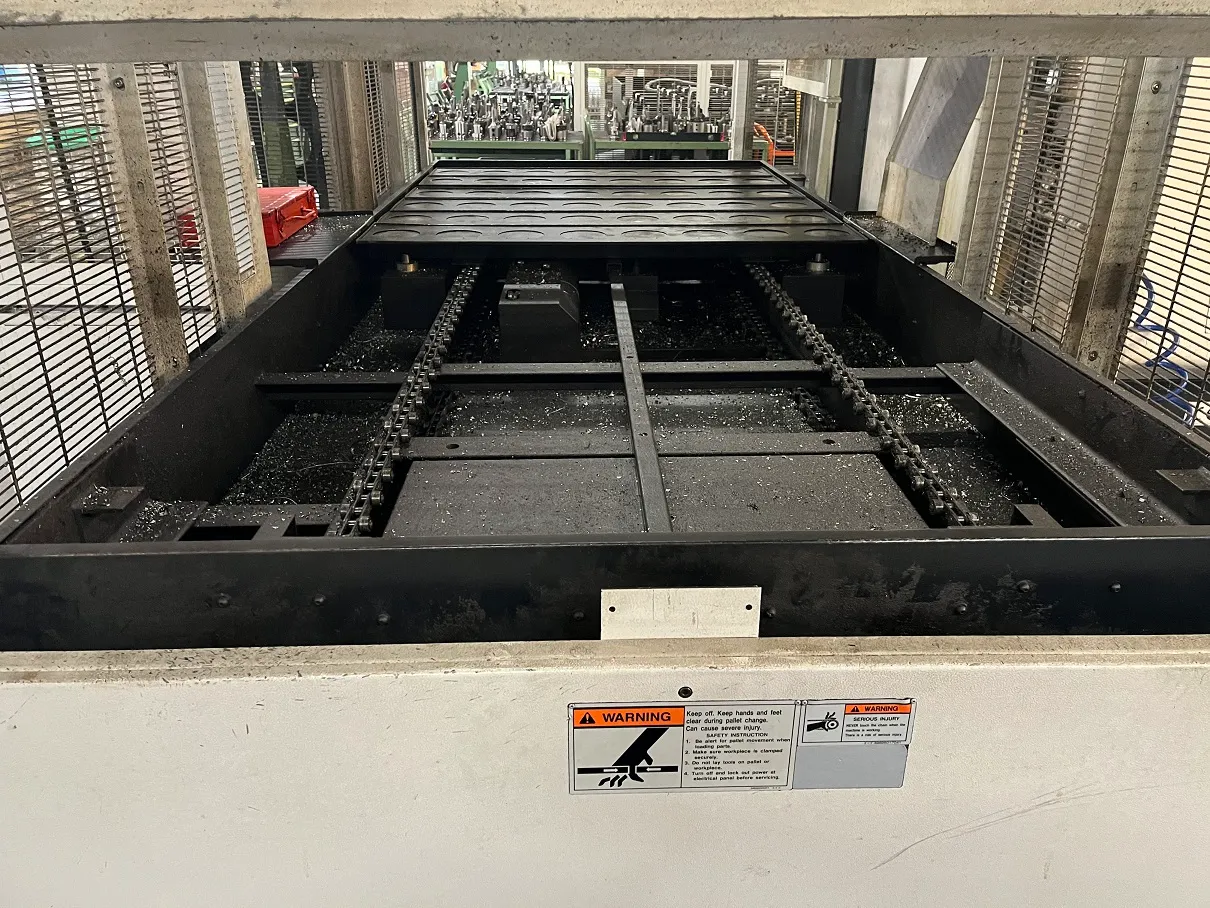

Palettentisch Typ 2
D3 Hand

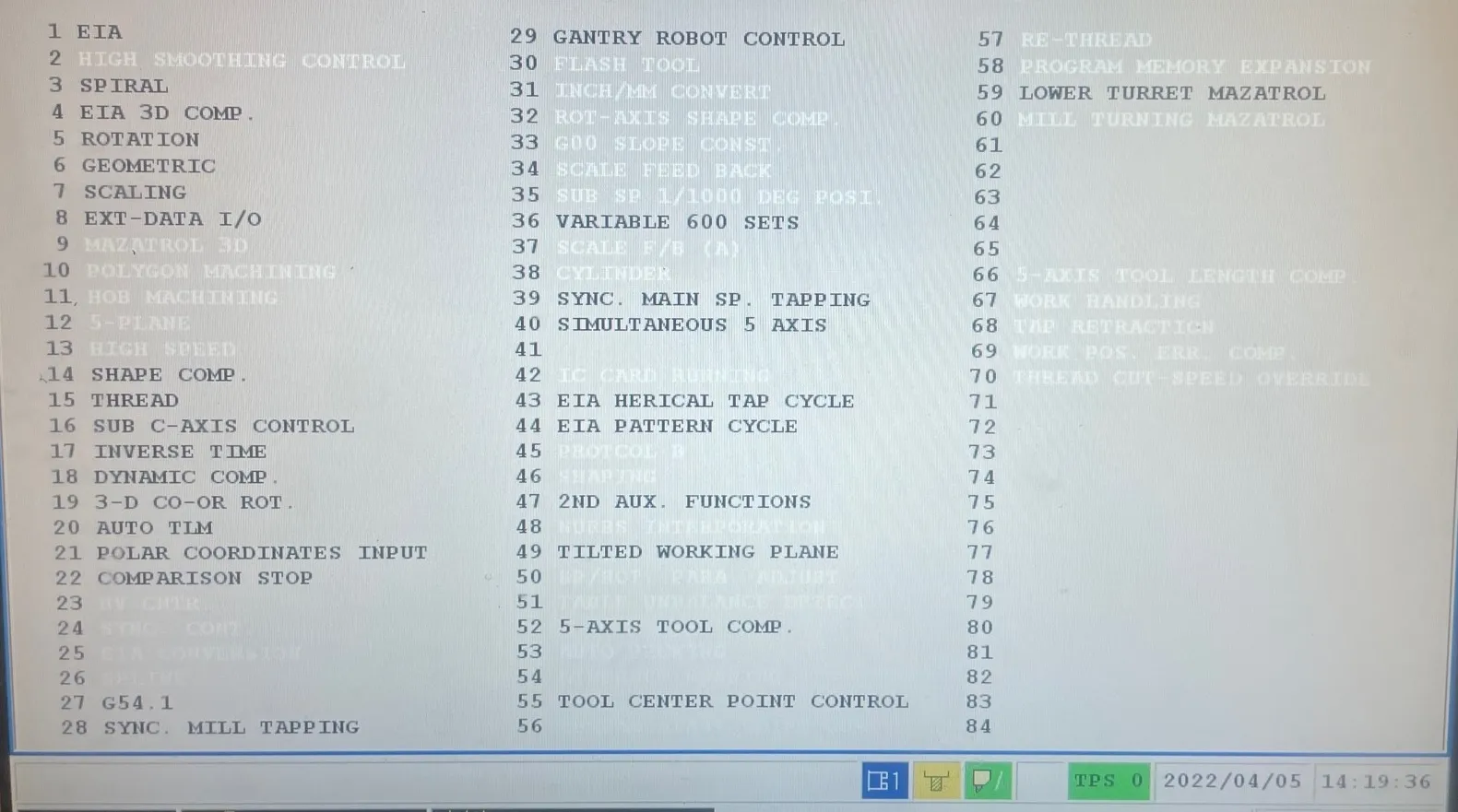

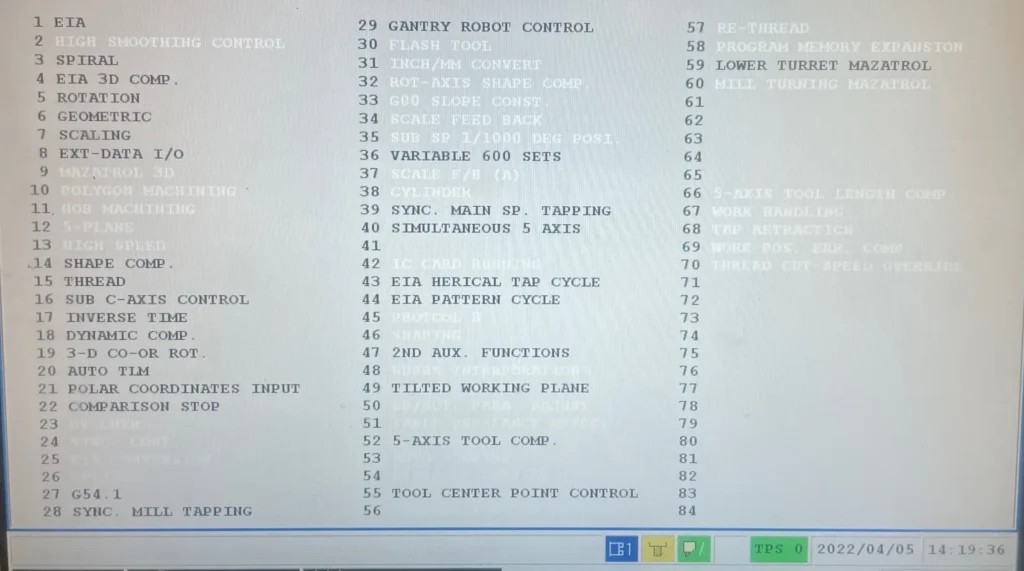

weitere Optionen

weiteres Zubehör
