MAZAK INTEGREX i 300 ST - CNC Törner

MAZAK INTEGREX i 300 ST

CNC Drehmaschine, CNC-Dreh-Fräszentrum, Mazak

Baujahr 2016

Referenznummer
24117

Baujahr
2016

Steuerung
Mazatrol Smooth X
5-Achsen Simultanbearbeitung

Max. Drehdruchmesser
658 mm

Max. Drehlänge
1.519 mm

Verfahrwege
X-Achse: 615 mm
Y-Achse: 250 mm
Z-Achse: 1.585 mm
W-Achse: 1.574 mm
B-Achse -30 bis 210°

Eilgang
X/Y/Z/W 50/40/50/30 m/min

Hauptspindel
Antriebsleistung: 30 kW
max. Spindeldrehzahl 4.000 U/min
C-Achse
max. Stangendurchlass: 80 mm

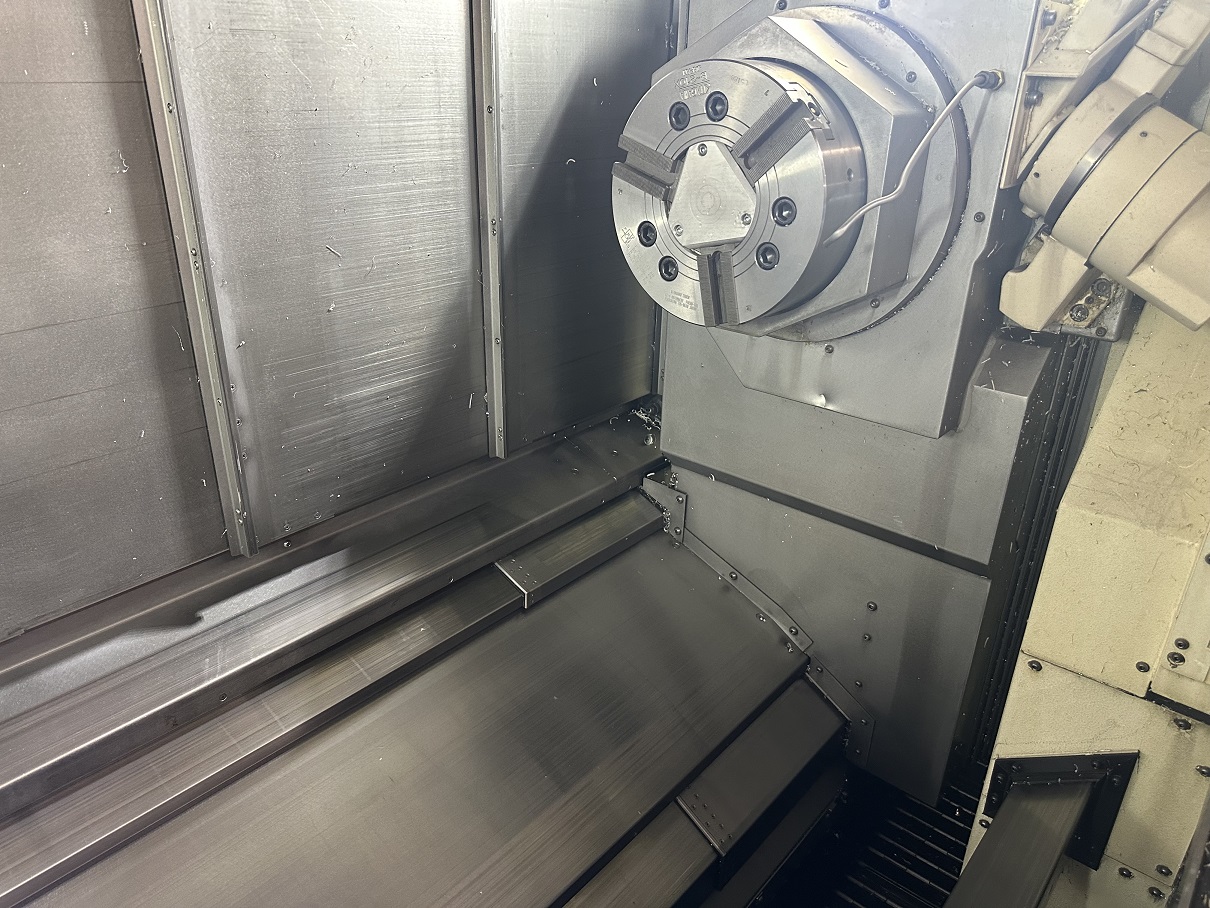

Gegenspindel
Antriebsleistung: 26 kW
max. Spindeldrehzahl 4.000 U/min
C-Achse

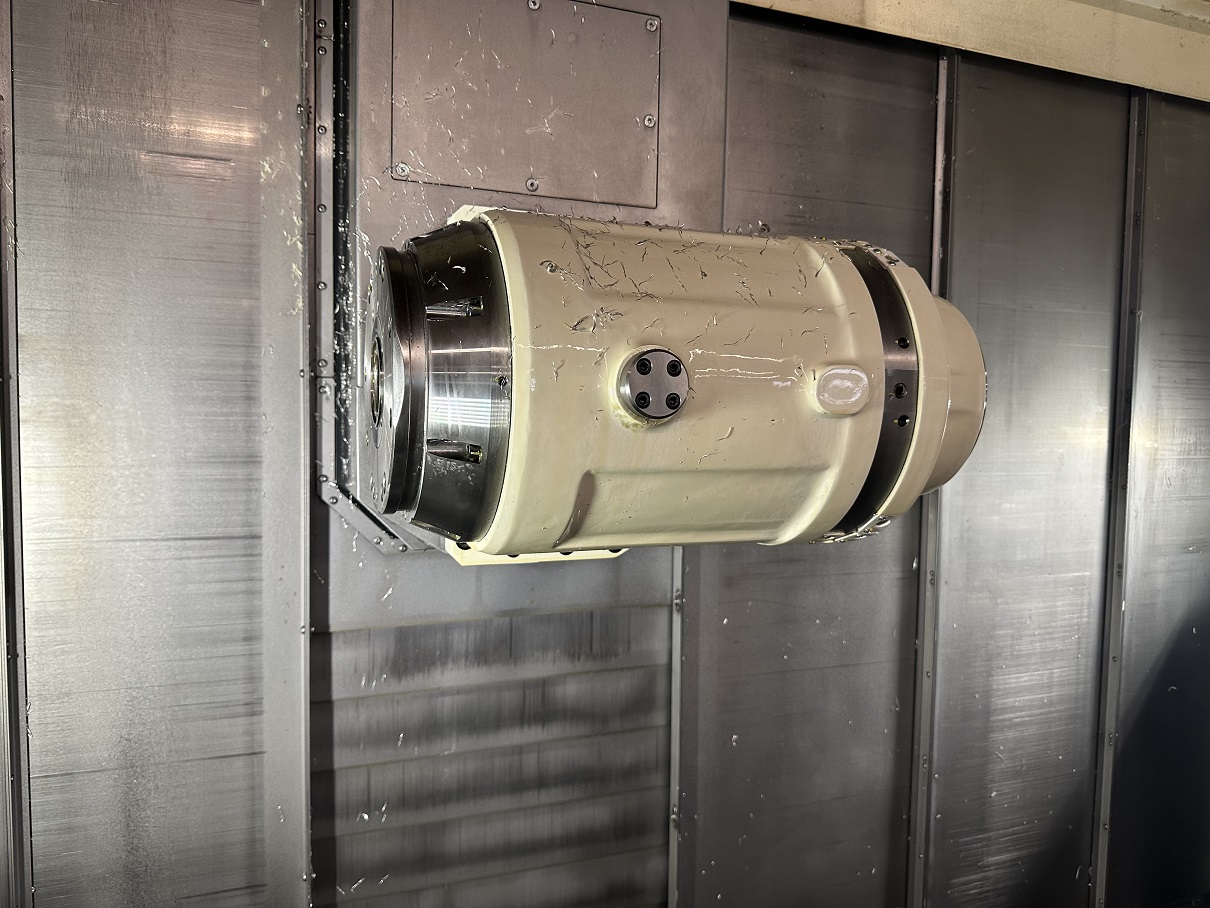

Frässpindel
Antriebsleistung: 22 kW
max. Spindeldrehzahl: 12.000 U/min
B-Achse: 0.0001°
Capto C6

Werkzeugmagazin / ATC
72 Werkzeugplätze
max. Werkzeugdurchmesser: 90/125 mm
max. Werkzeuglänge: 400 mm
max. Werkzeuggewicht: 12 kg

Sonderauststattung

Knoll Späneförderer

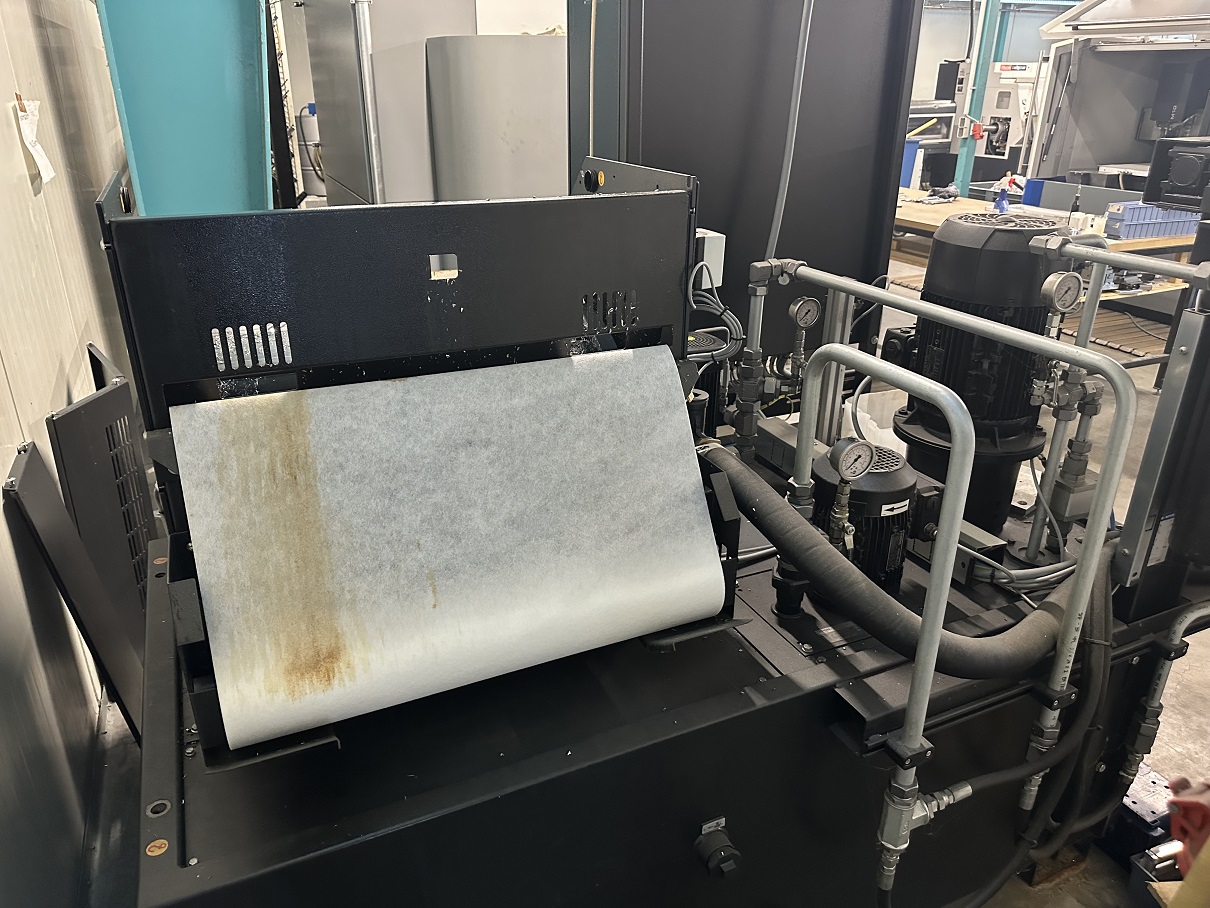

Knoll Kühlmittelanlage mit Papierbandfilter
Vorbereitung IKZ 70 bar

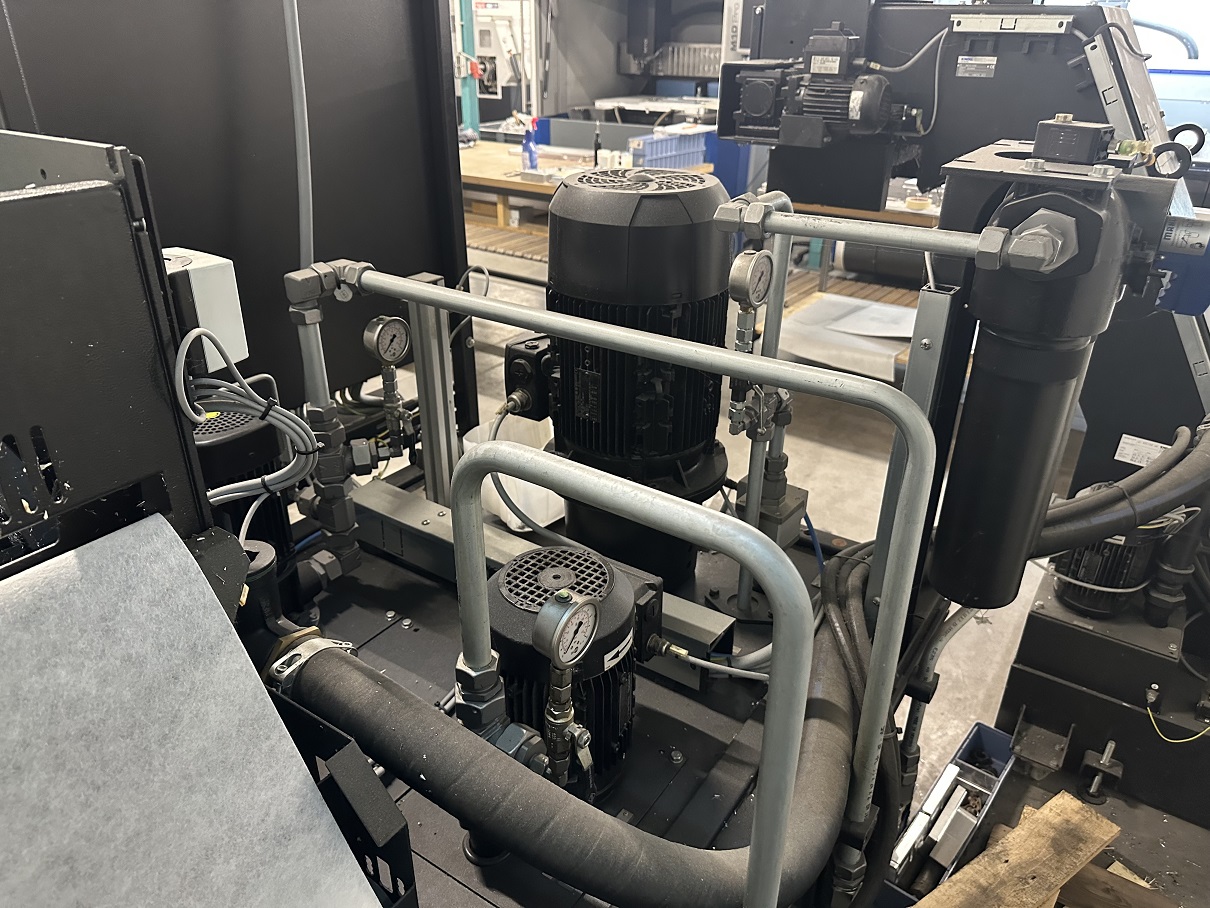

70 bar Hochdruckpumpe, 7 Druckstufen
Luftblaseinrichtung am oberem Revoler
Frässpindel synchronisiertes Gewindeschneiden
Eilgang-konstanter Neigungswinkel bei Bewegung
Dreh-/Fräsfunktion unter Mazatrol

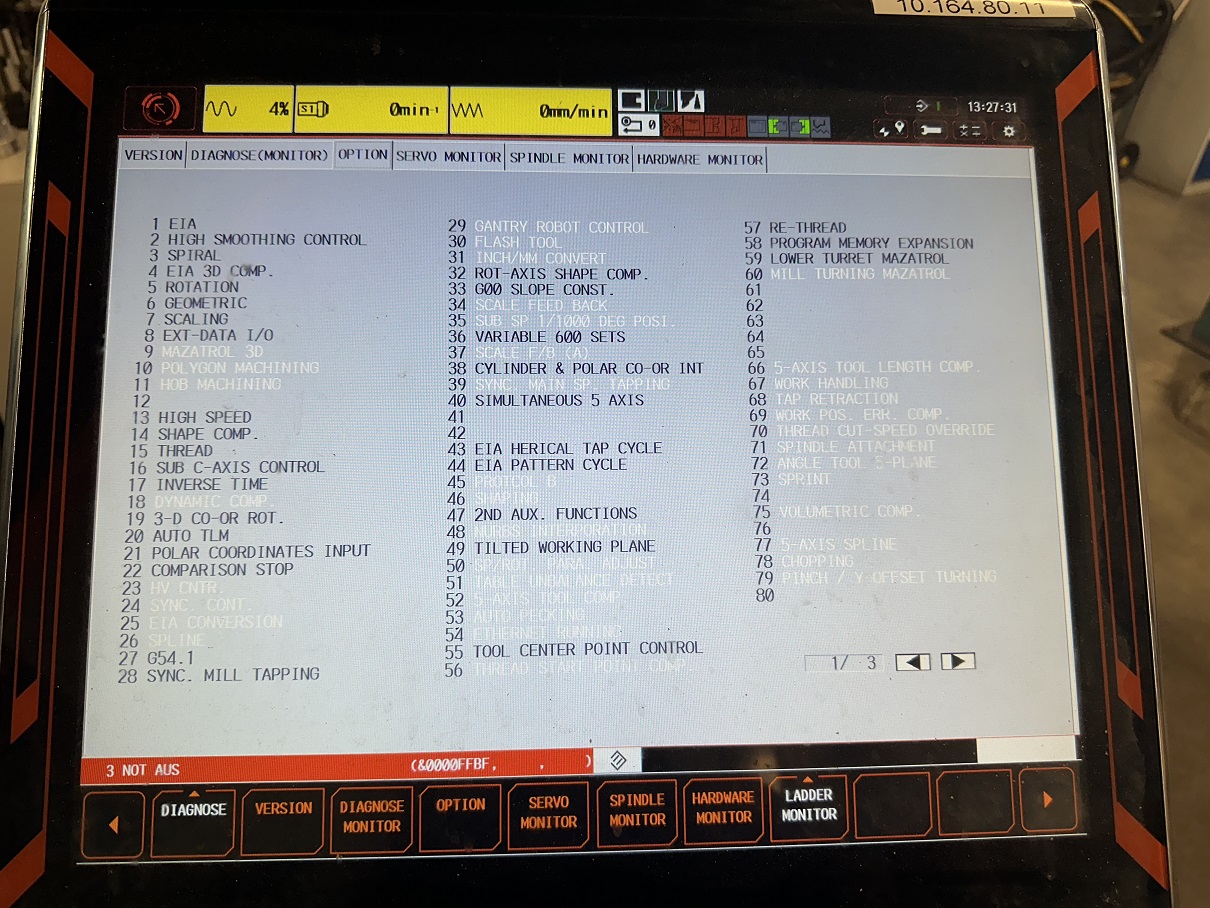

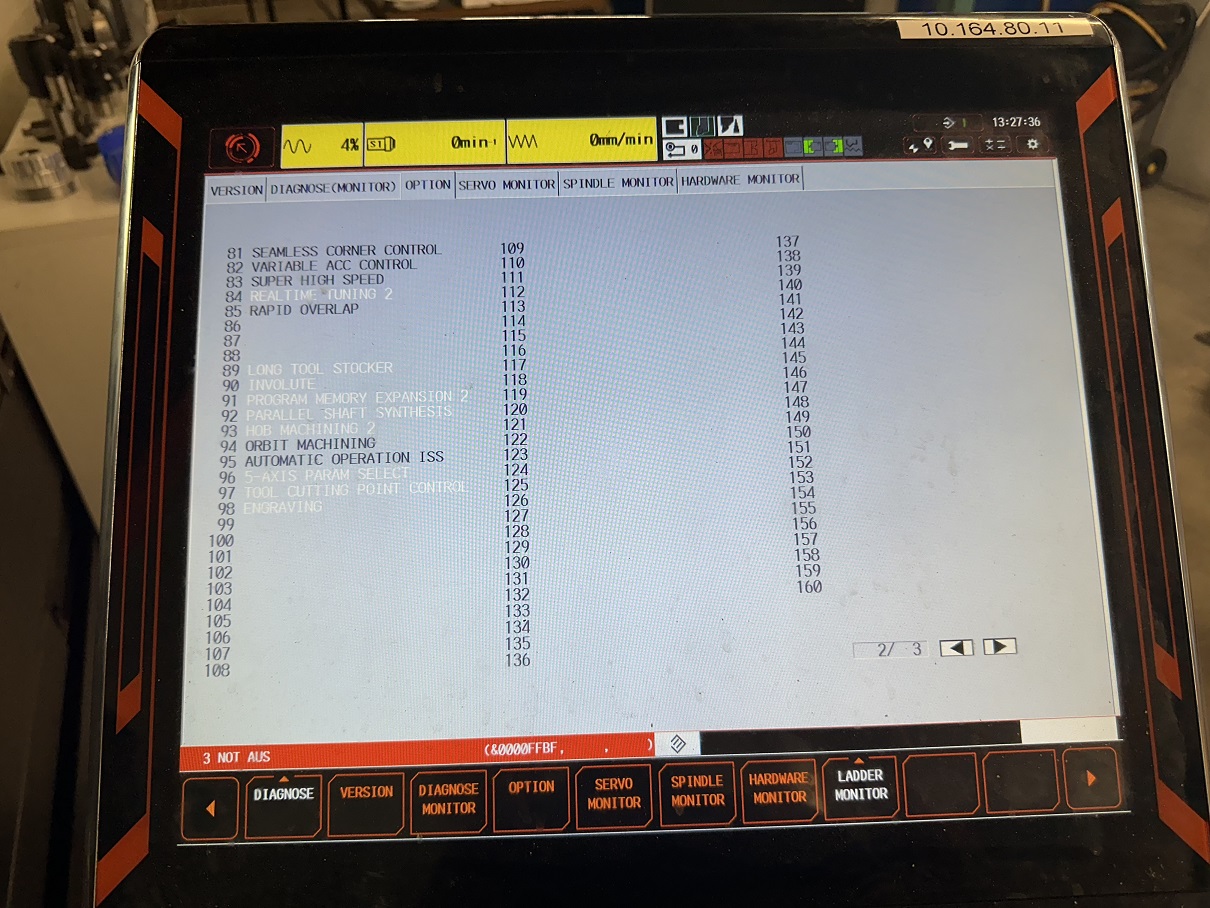

5 Achsen Bearbeitungspaket für SmoothX
-EIA/ISO 5-Achs-Simultanbearbeitung
-F) Werkzeugspitzenkontrolle 5-Achsen-Simultanbearbeitung
-Spline-Feininterpolation
-5-Achsen Spline Interpolation
Gegenspindel mit C-Achse inkl. Synchronisation C1+C2

Abmessungen / Gewicht
Abmessungen LxBxH:
4.910 x 2.800 x 2.720 mm
Gewicht: 16.900 kg

Allgemeine Maschinenoptionen

B-Achse 0,0001°
C-Achse Hauptspindel Eingabegenauigkeit 0,0001°
Spindelpositionierung Gegenspindel ohne C-Achse Eingabegenauigkeit 0,001°
Absolutes Positionier-System (Linear-Achsen)
Arbeitsraumbeleuchtung
Bedienertür mit Verriegelungsschalter
CE-Zeichen
Doppelfußschalter jeweils für Haupt- und Gegenspindel
Öffnen und Schließen der Spannfutter durch separate Schalter.
Hydraulikdruckverriegelung
Vollverkleideter Arbeitsraum
Automatisches Öffnen/Schließen der Spannfutterbacken Haupt- u. Gegenspindel
Rückmeldung des Futterzustandes Haupt- und Gegenspindel
Rückmeldung des Futterzustandes über Sensoren.
Tooleye für oberen und unteren Revolver
Steigungsfehlerkorrektur-Eingabe X, Y, Z
Standardwerkzeugsatz (unterer Revolver)

Mazak Integrex i 300 ST gebraucht zu verkaufen. Preis auf Anfrage. Sofort verfügbar!
