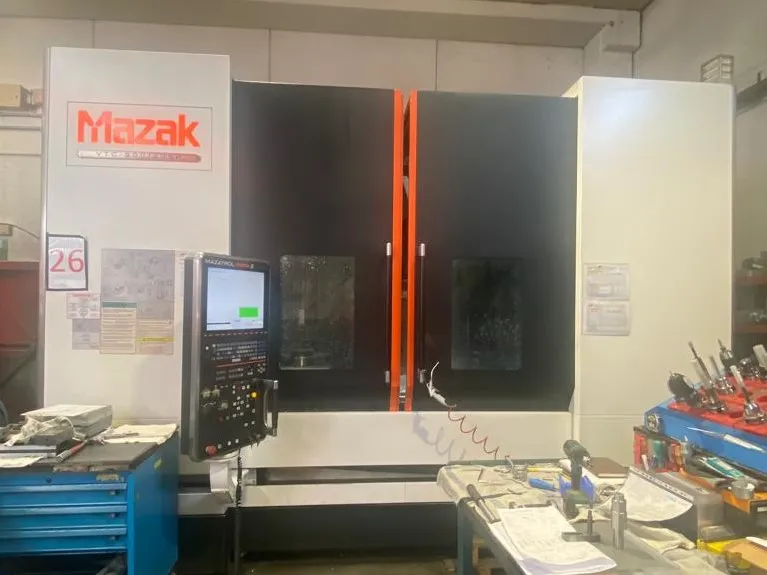

MAZAK VTC-800/20SR - CNC Törner

Baujahr 2016

Referenznummer
23055

Baujahr
2016

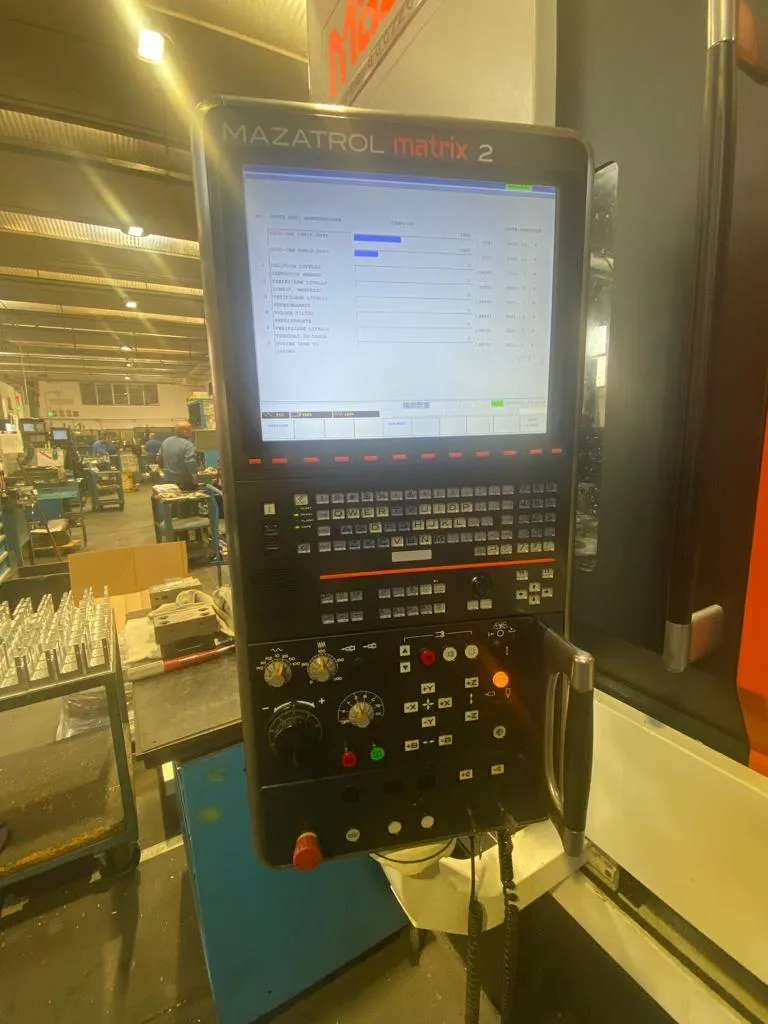

Steuerung
Matrix 2
5-Achsen Simultanbearbeitung

Verfahrwege
X-Achse: 2.000 mm
Y-Achse: 800 mm
Z-Achse: 720 mm
B-Achse: 220°
C-Achse: 360°
Abstand Spindelnase – Tischoberfläche: 140 mm – 860 mm
Abstand Spindelmittellinie – Abdeckung: 135 mm – 935 mm

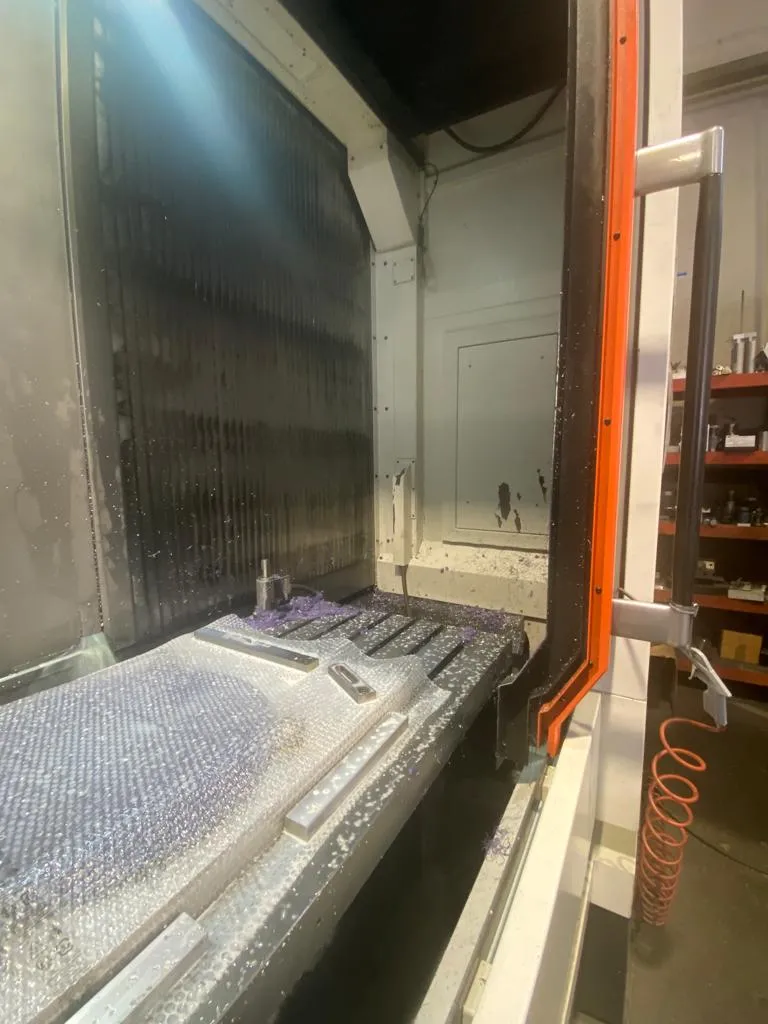

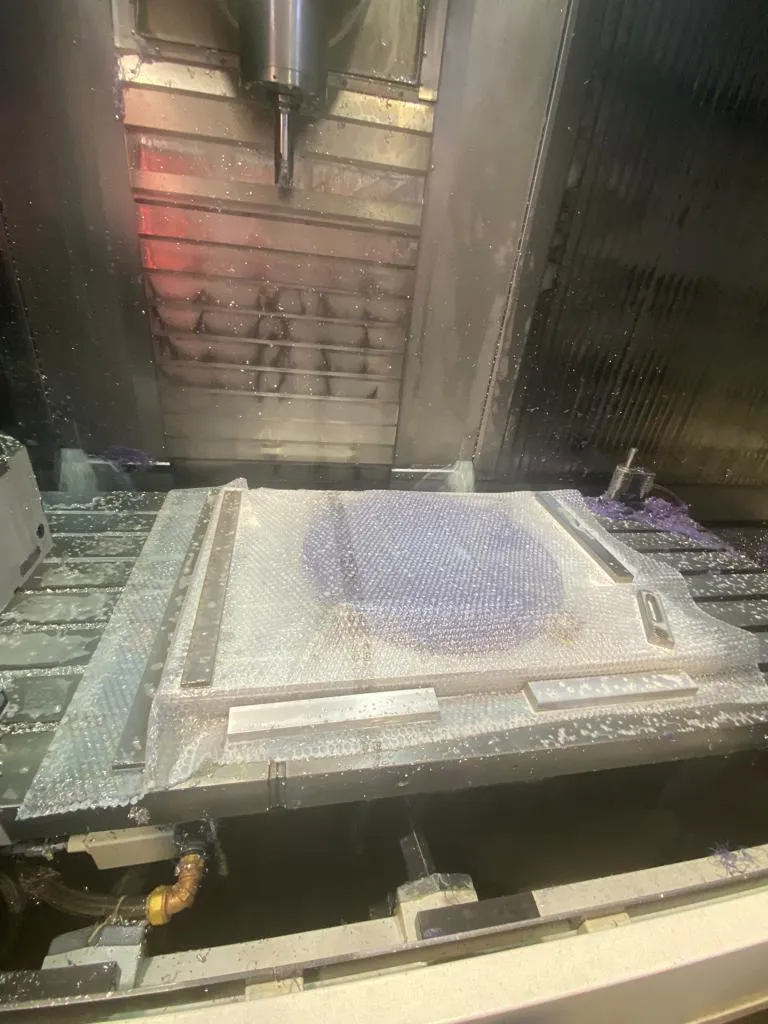

Tisch
Tisch: 2.500 mm x 820 mm
max. Tischlast: 1.700 kg

Eilgang
X/Y/Z: 50 m/min
B/C: 50/25 U/min

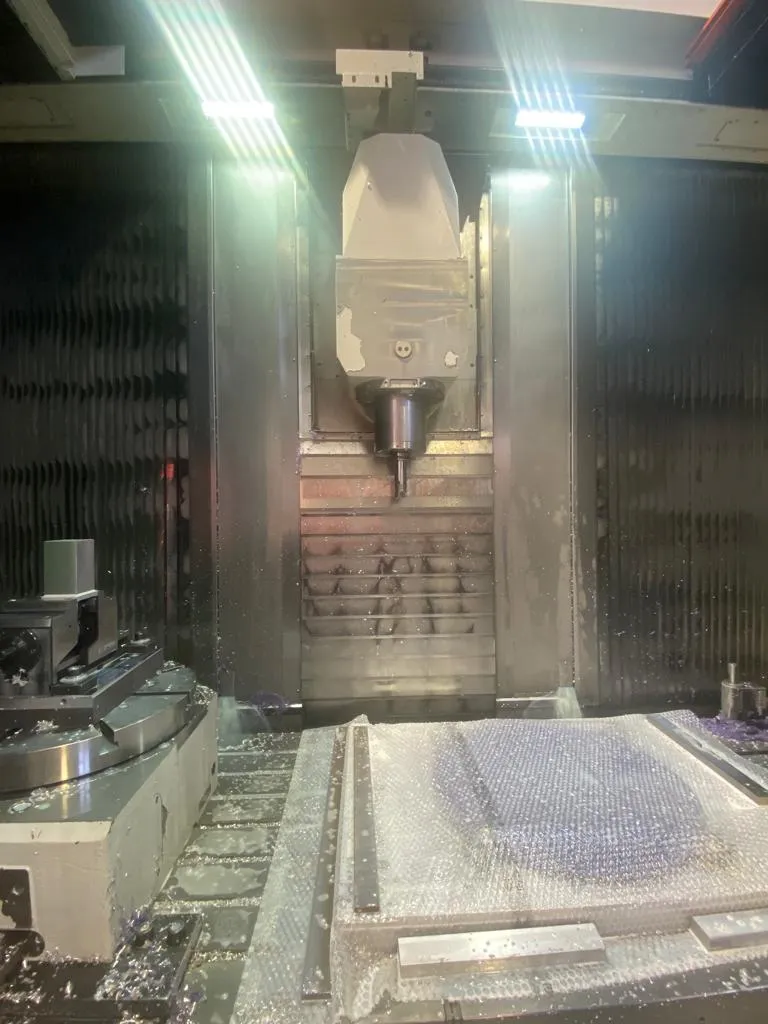

Frässpindel
Antriebsleistung: 35 kW
max. Spindeldrehzahl: 18.000 U/min
SK-40 DIN69781

Werkzeugmagazin
Anzahl Werkzeugplätze: 30
max. Werkzeuglänge: 350 mm
max. Werkzeugdurchmesser: 80(130)mm
max. Werkzeuggewicht: 8 kg

Spezifikation

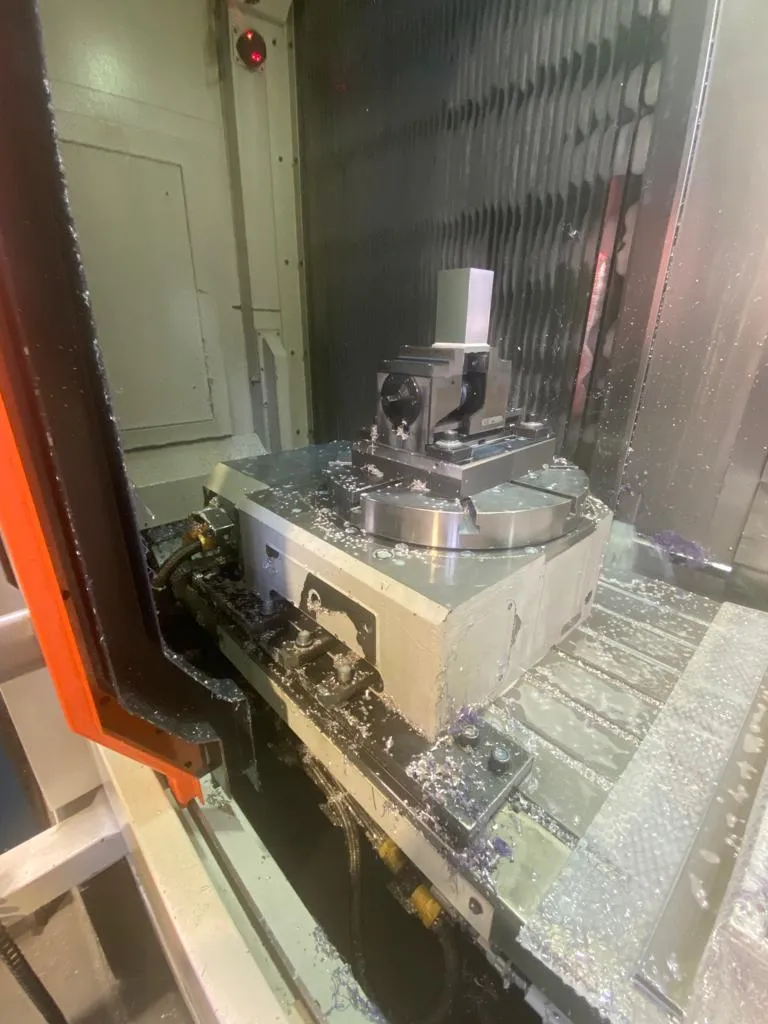

NC-Rundtisch,
Durchmesser 500 mm,
360.000 Positionen
Vorrichtung um NC-Rundtisch horizontal aufzustellen
Mazak Monitoring System B, Renishaw RMP60 Messtaster
Werkzeuglängenmessung
Luftsausblasung
Kühlung durch die Spindel, Vorbereitung bis 70 bar
15 bar Hochdruckpumpe

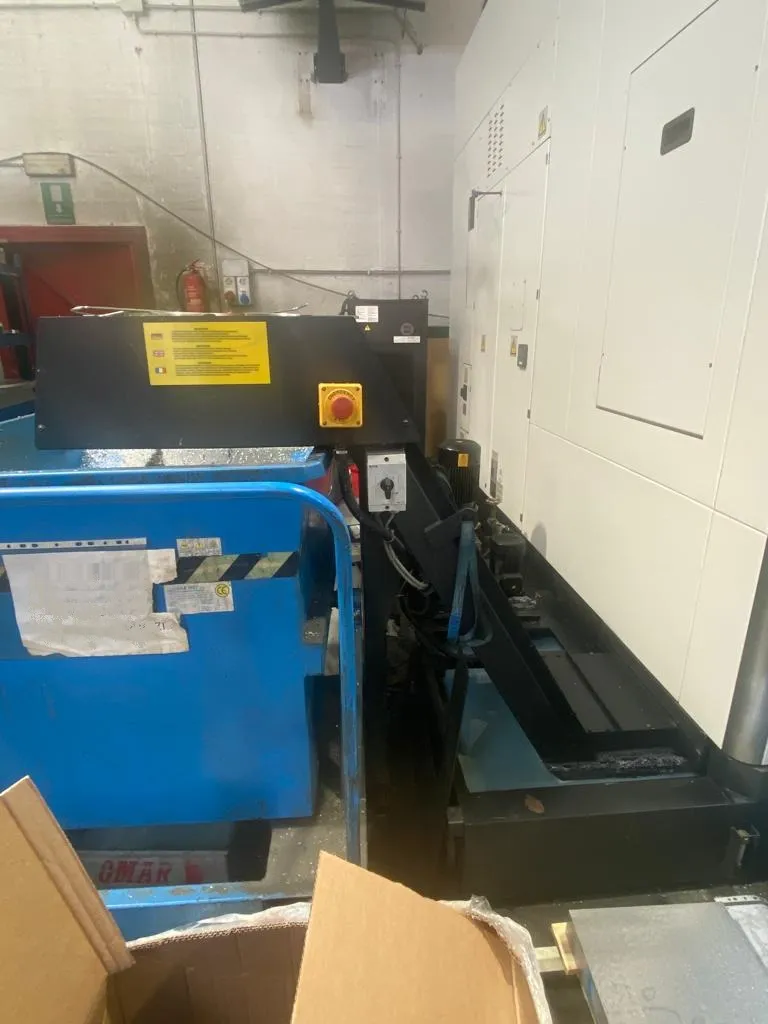

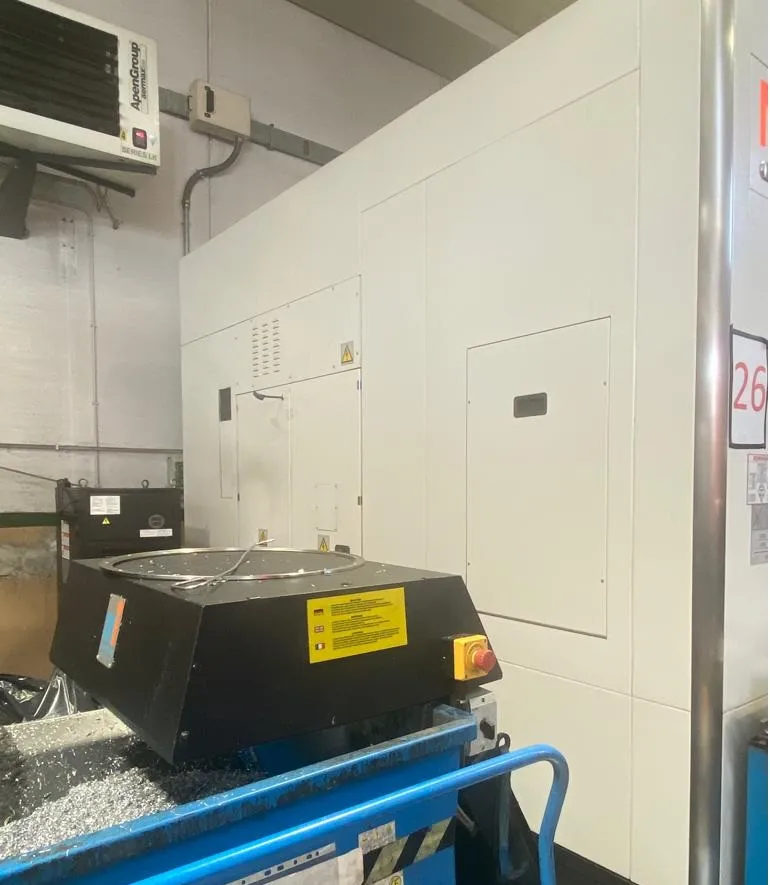

Spänförderer,
Auswurf links
Elektronisches Handrad
Trennwand für Pendelbearbeitung

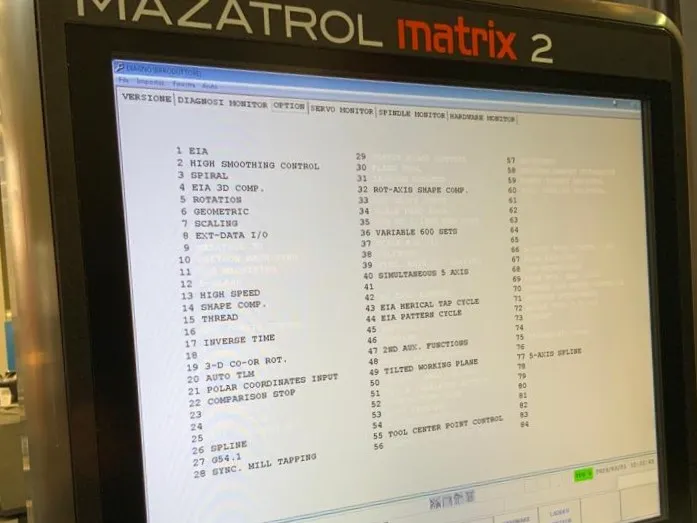

5-Achsen Software-Paket
NO116 5-axis simultaneous – EIA/ISO
NO117 Tool Tip Control – 5-axis simultaneous
NO443 Mazaacc-2D – Shape compensation
NO444 High Speed
NO445 Shape compensation
for rotary axis
NO497 Smoothing control
NO487 5-axis Spline-Interpolation

Abmessungen und Gewicht
LxBxH: 4.250 x 3.555x 3.328 mm
Gewicht: 14.000 kg

Betriebszeiten
Einschaltzeit: 17.000 Stunden
Reine Zerspanung: 5.600 Stunden
