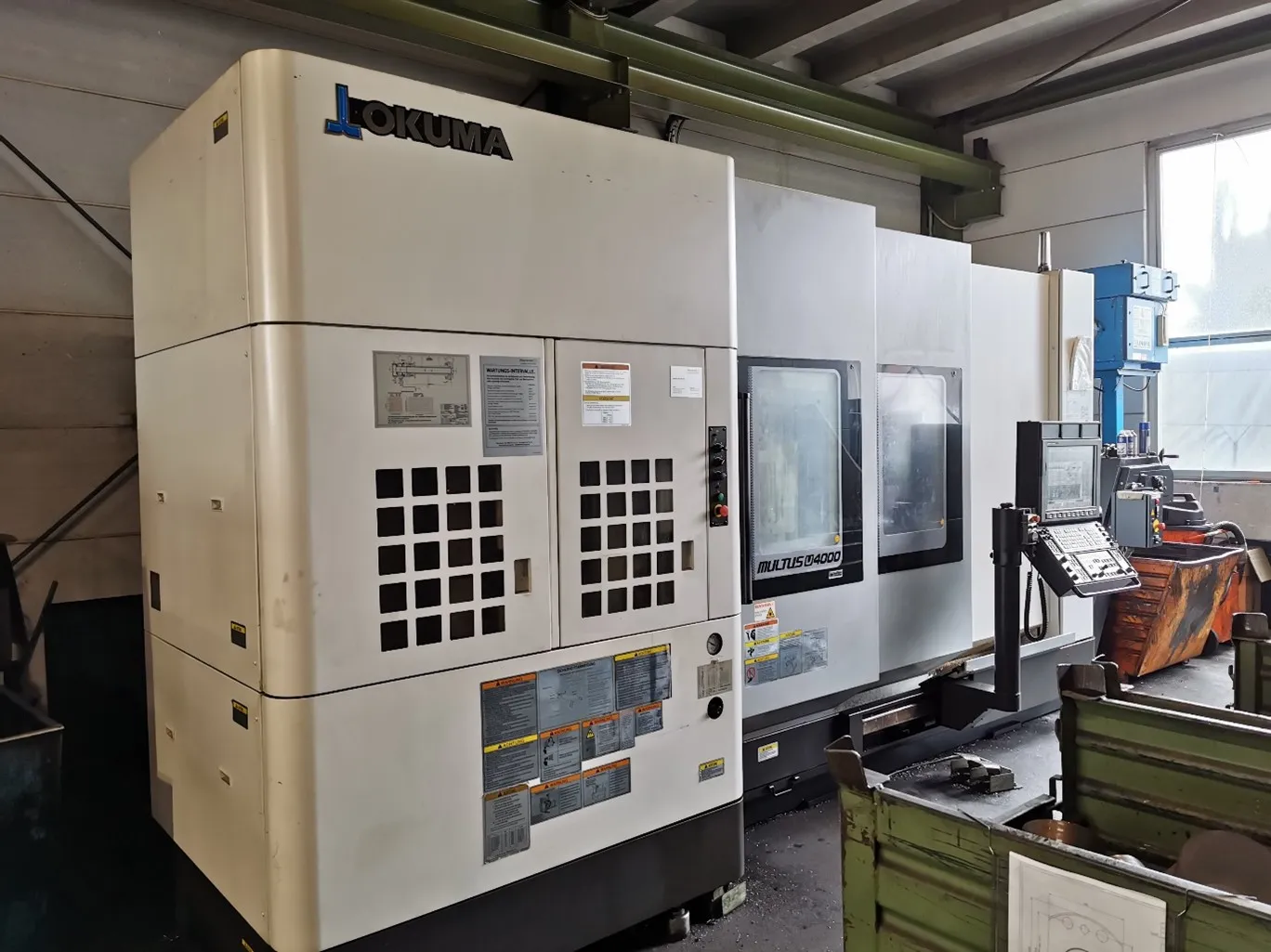

OKUMA MULTUS U4000

Baujahr 2016

Referenznummer
23027

Baujahr
10-2015

Steuerung

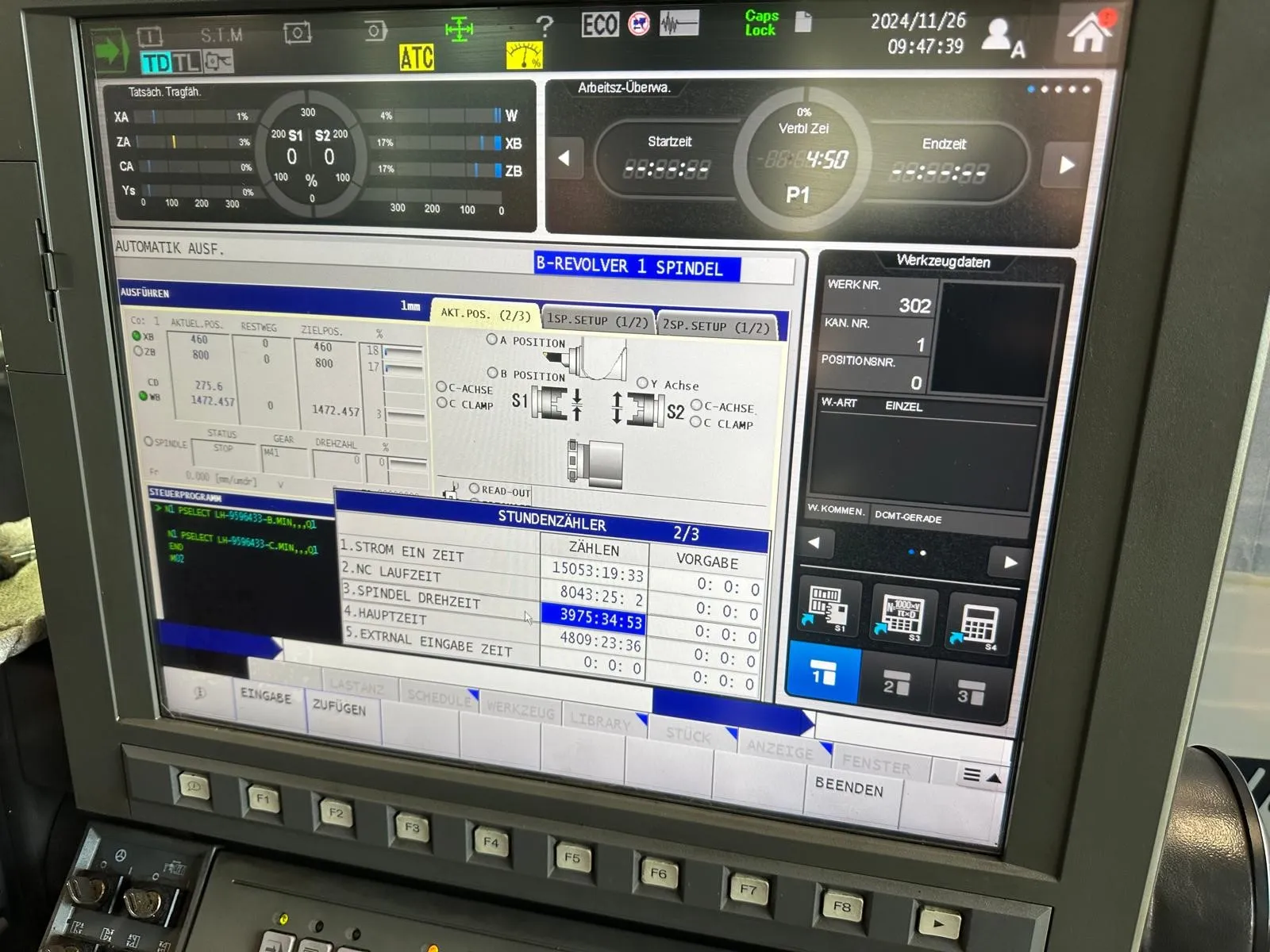

OSP P300S

Max. Drehdurchmesser
650 mm

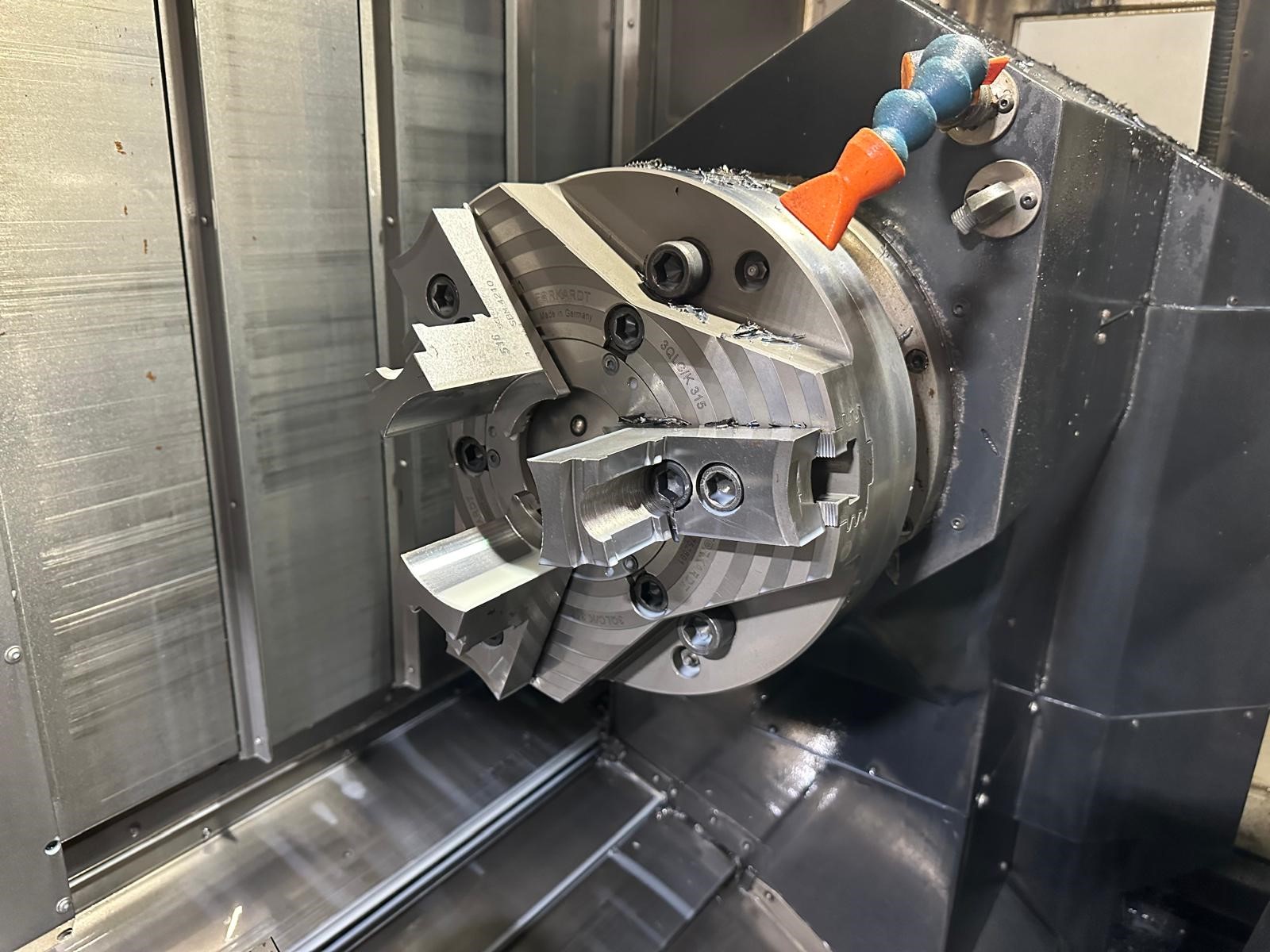

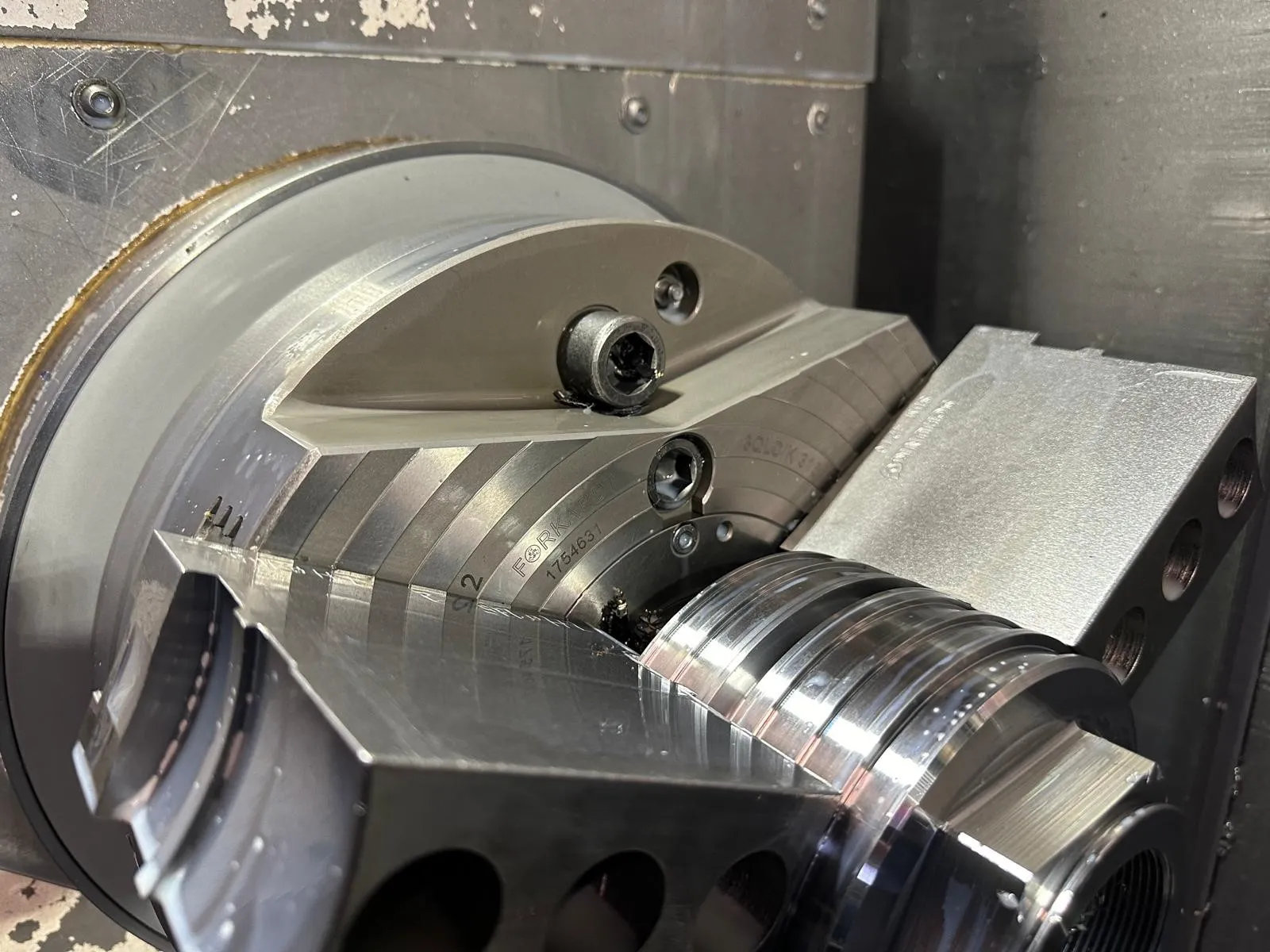

Hauptspindel
Antriebsleistung: 32/22 kW
max. Spindeldrehzahl: 3.000 U/min
max. Drehmoment: 955 Nm
Spindelnase: A2-11
Spindelbohrung: 112 mm Hohlspannzylinder SMW-VNK225-95, Bohrung 95 mm

Gegenspindel
Antriebsleistung: 26/22 kW
max. Spindeldrehzahl 4.000 U/min
max. Drehmoment: 420 Nm
Spindelnase: A2-8
Lager-Innendurchmesser: 80 mm Vollspannzylinder SMW SIN-S175

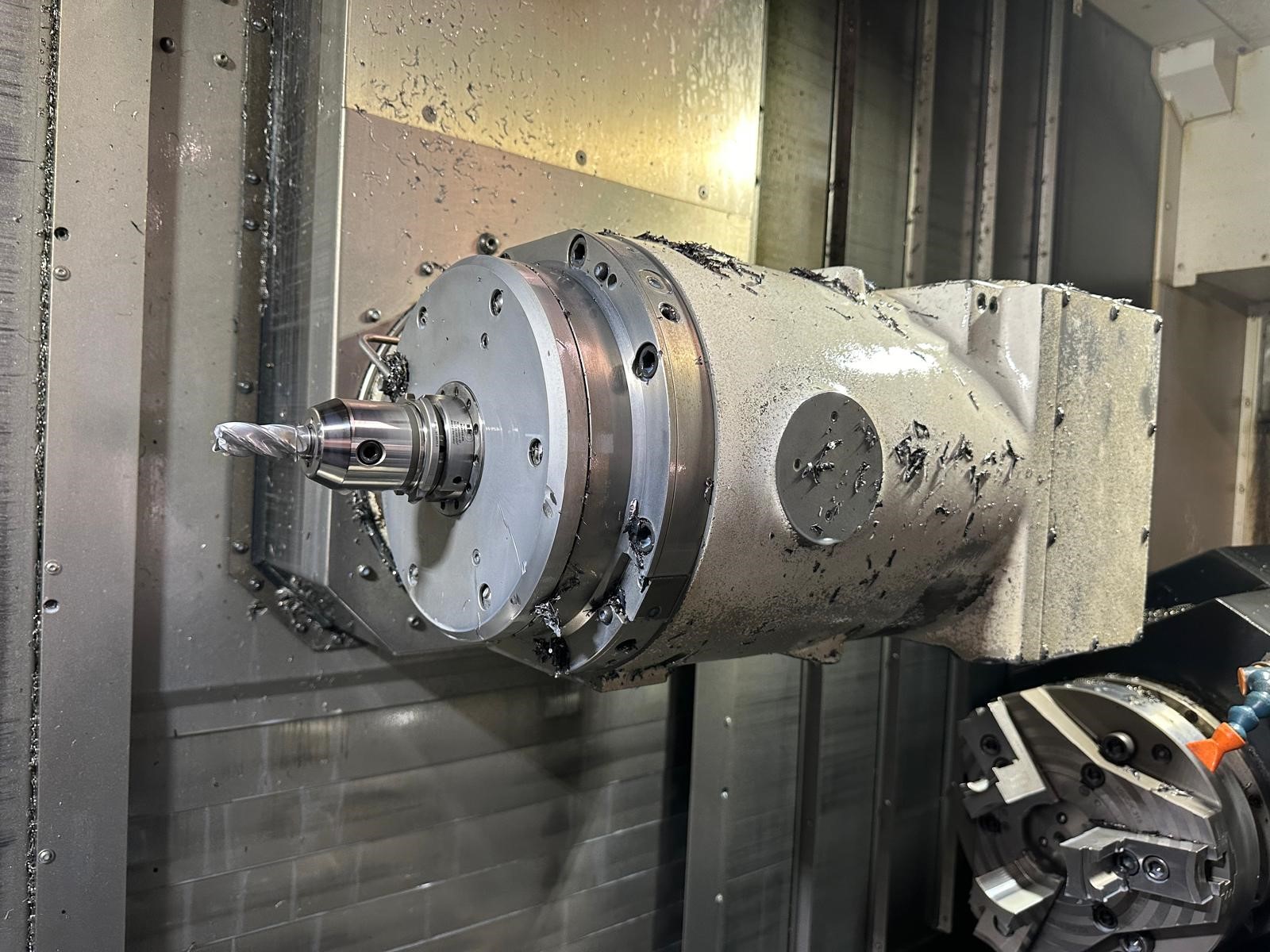

Frässpindel
Antriebsleistung: 22/18,5 kW
max. Spindeldrehzahl: 12.000 U/min
B-Achse: 0.001°
HSK-A63

Verfahrwege
X1/X2-Achse: 695/235 mm
Y-Achse: 300 mm
Z1/Z2-Achse: 1.600/1.524 mm
B-Achse: -30° bis +210°

Werkzeugmagazin / ATC
80 Werkzeugplätze
max. Werkzeugdurchmesser: 90/130mm
max. Werkzeuglänge: 400 mm

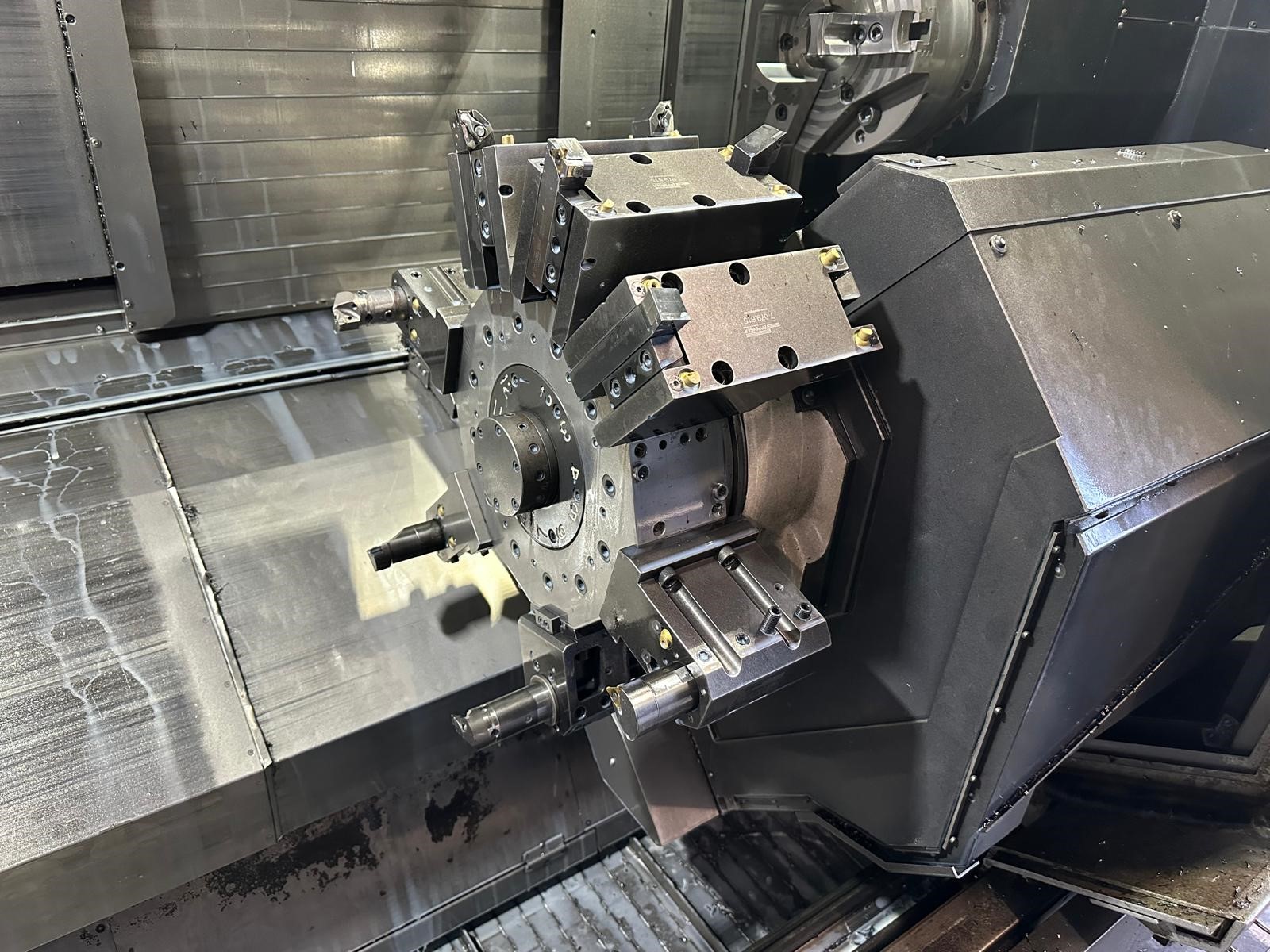

unterer Revolver
12-fach Werkzeugrevolver
Drehwerkzeug: 25 mm
Bohrstange: 40 mm

Sonderausstattung

Software für Spindeldrehzahlbegrenzung 3.500 U/min
Software für Multifunktionswerkzeuge
Sofwareerweiterungskit One Touch IGF-M-D
Machining Navi M-g für Fräsbearbeitung
Werkzeugbrucherkennung – Laser Renishaw TRS2
Maschineseitige Vorbereitung IKZ 70 bar
Türautomation ab Werk
Robot-Interface (Type „E“)
Anschlus Ölnebelabsaugung

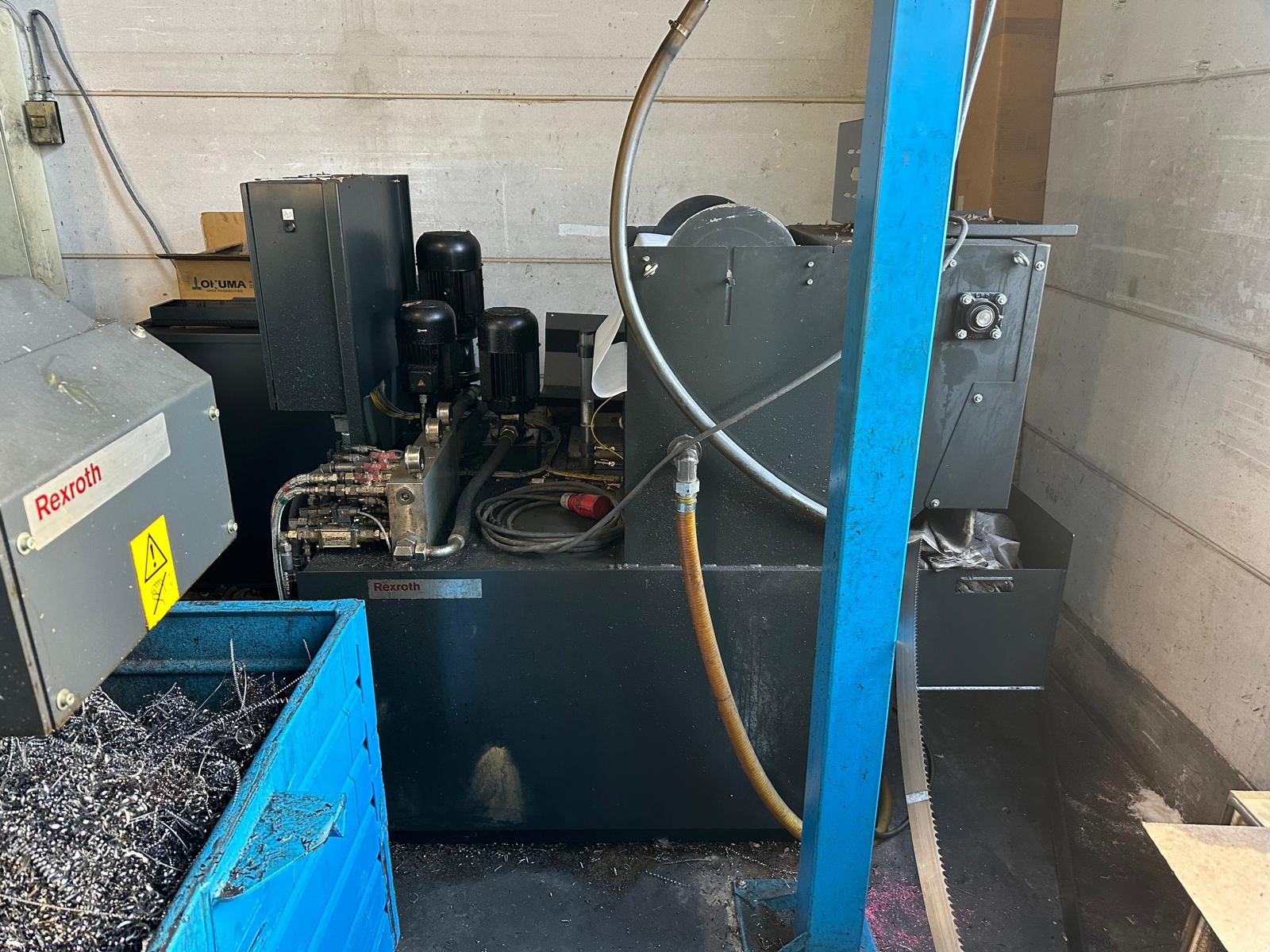

Separate Kühlmittelfilteranlage TMF300/980,
Trommelmuldenfilter, Reintank 980L

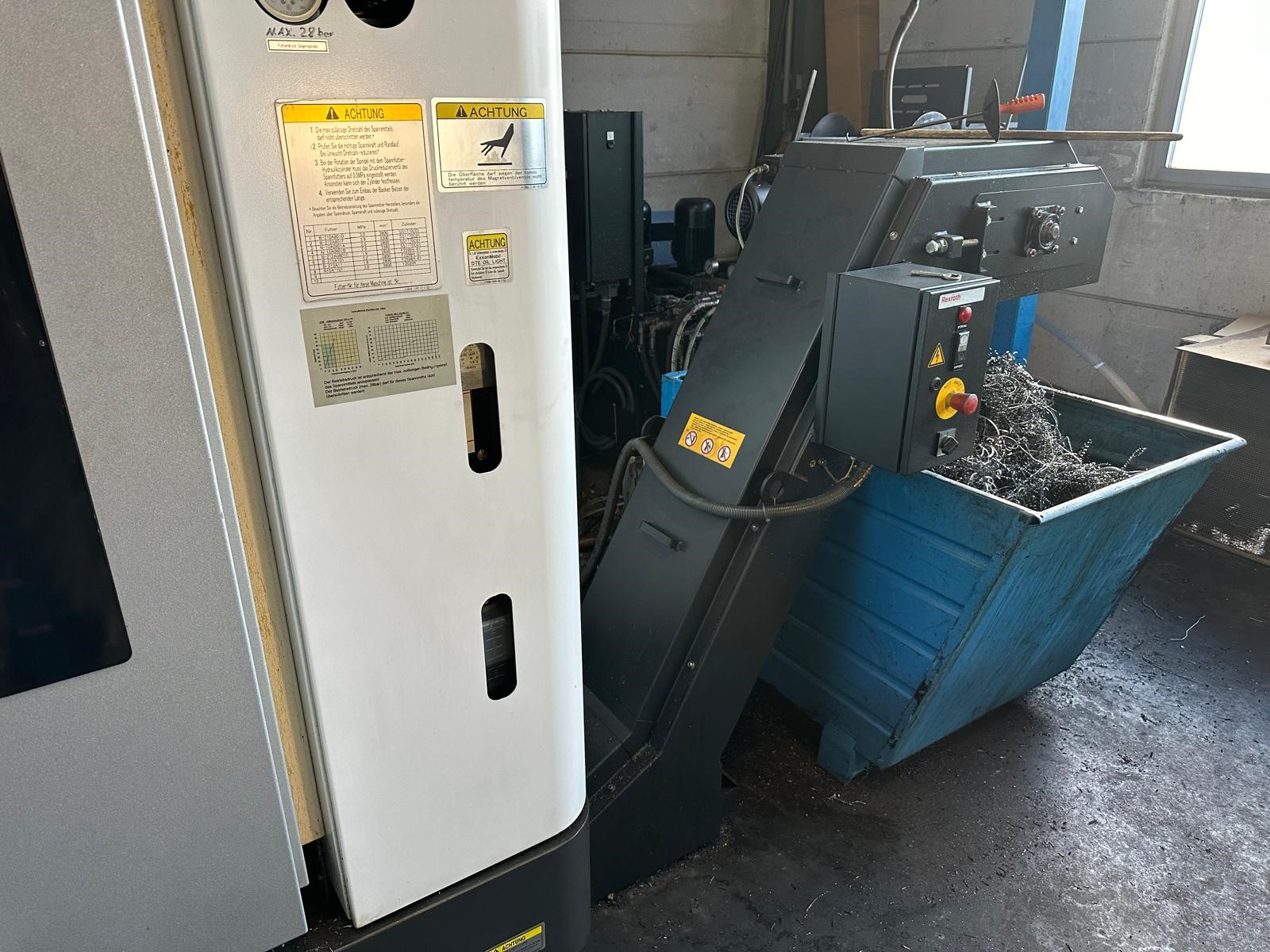

Späneförderer

Standardausstattung

Unterer Revolver mit 12 Stationen, Direktaufnahmesystem ,,radial“, in ZB-Achse mit Zylinderrollen-Walzführung, in XB-Achse mit Gleitführung.
Kollisionsvermeidungssystem CAS in Echtzeit
19“ Farb-LCD TFT mit 3D-Farbgrafik als Touch Screen
Zweites Betriebssystem Windows 7 für Bedienung und Datenkommunikation offen und frei nutzbar für Windows 7 kompatible Anwendung
Werkzeugüberwachungssystem für Standzeit und Bruch+
Werkzeugmesseinrichtung
Maschinenmanagement MacMan mit integrierter BDE
Schnittstelle Ethernet mit Browser und DNC-T1 für Programmübertragung
Vorbereitet Ferndiagnose
Harmonische Drehzahlschwingung durch periodische Drehzahländerung
Werkzeughöhenkorrektur in Y-Achse für drehende Werkzeuge
Zirkular Gewindefräsen X/Z/Y/B einschl. Exzenterfräsen X/Y/C
Hi-Cut Pro Hochgeschwindigkeitssteuerung für rotierende Werkzeuge
Koordinatenumwandlung
Elektrische Spindelorientierung

Abmessungen und Gewicht
L/B/H: 4.480/3.082/3.030 mm, Gewicht: 18.000 kg
